ВЕБ-панели Weintek. Быстрый старт
Панели с припиской “W” (WEB) имеют на борту встроенный браузер (веб-клиент) и настраиваются только при помощи встроенного веб интерфейса (веб-сервера) под названием EasyWeb 2.0, что по сравнению с привычными панелями, позволяет не прибегать к стандартной среде разработки EasyBuilder.
ВЕБ-панели обладают следующими особенностями:
1. **Встроенная веб-клиентская программа** — Браузер Google Chromium.
2. **Поддержка различных веб-серверов, веб-систем SCADA, ПЛК и ЧМИ** — обеспечивается возможность подключения к различным платформам. Для достижения наилучшей совместимости рекомендуется использовать веб-сайты, разработанные на основе стандарта HTML5.
3. **Поддержка удаленной настройки**: – С настройками панели во встроенном веб-сервере EasyWeb 2.0 можно работать как локально, так и удаленно, подключившись к ней по IP-адресу.
4. **Поддержка удаленного мониторинга и управления**: – Для удаленного мониторинга и управления панелью доступен WebView (встроенный инструмент просмотра экрана через интерфейс EasyWeb 2.0) и стандартная технология VNC.
5. **Ограничения**: – Встроенный браузер не поддерживает веб-сайты, требующие использования Java-апплетов или Java SDK.
Основная настройка

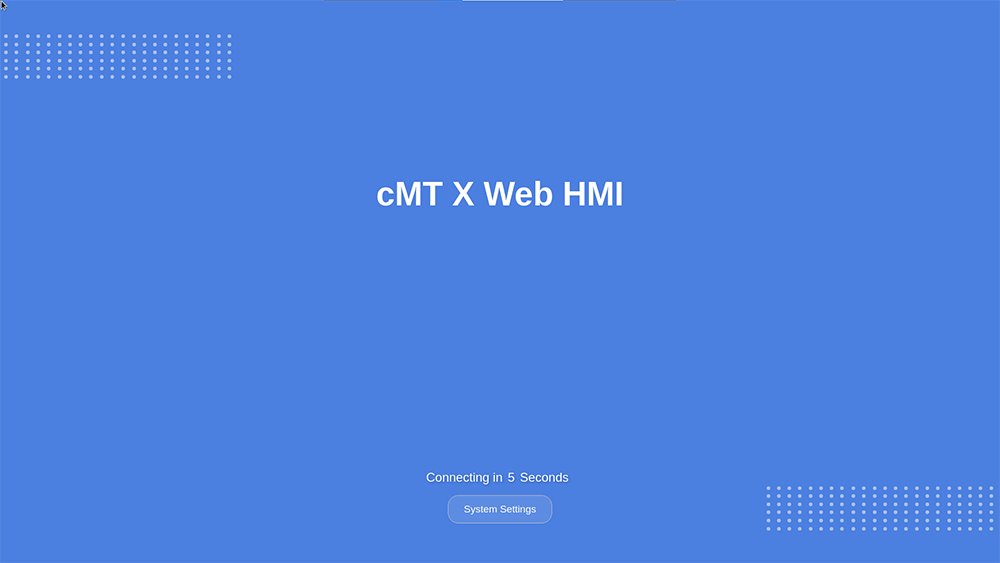

После включение ЧМИ, на экране появится таймер с обратным отсчётом. Если в течение этого времени не будет нажата кнопка системных настроек “System Settings”, то, экран автоматически перенаправится на указанный веб-сайт.
По умолчанию в качестве сайта указан локальный хост 127.0.0.1, который открывает внутренний веб-сервер текущей панели EasyWeb 2.0. Кнопка системных настроек “System Settings” также открывает EasyWeb 2.0.

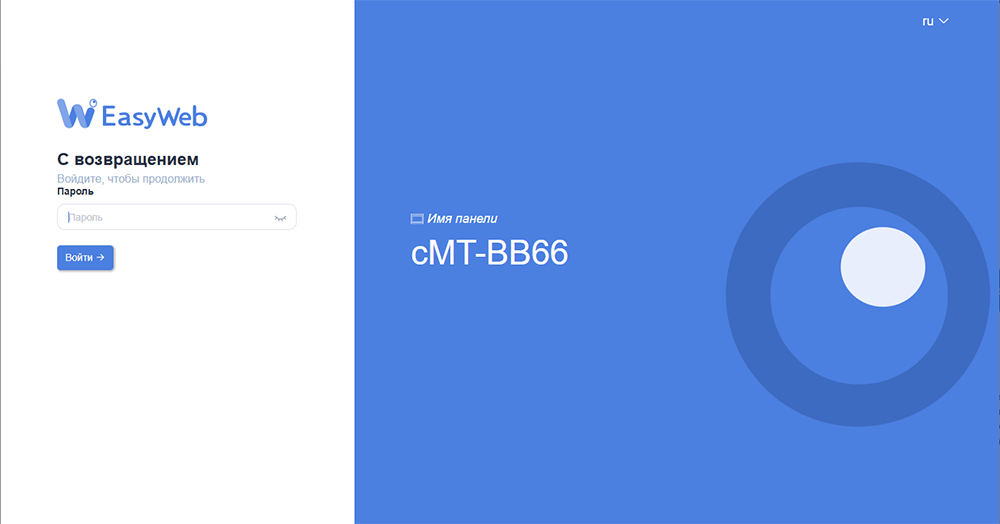

1. Для авторизации в системные настройки необходимо ввести стандартный пароль: 111111 и нажать кнопку [Войти*].
*язык интерфейса можно поменять в выпадающем списке в правом углу.

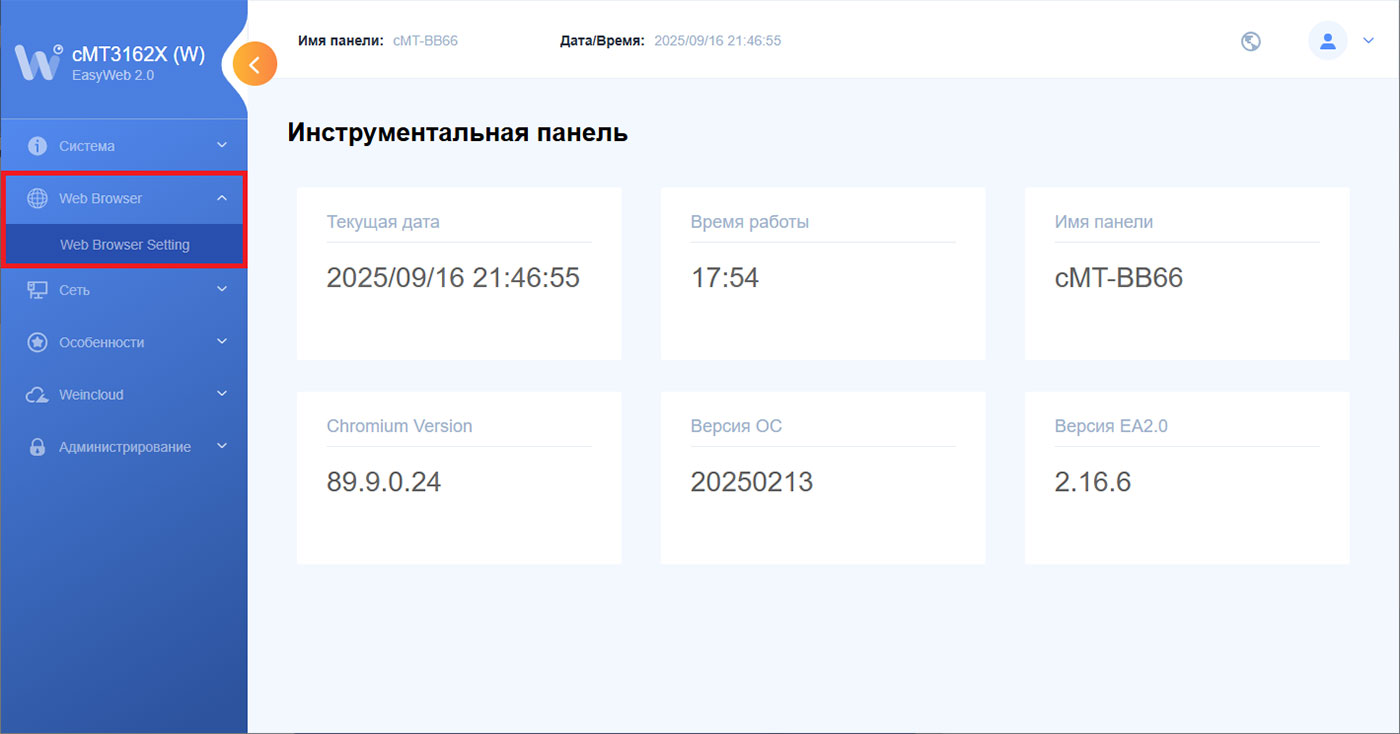

2. Для настройки начальной веб-страницы перейдите во вкладку [Web Browser] — [Web Browser Setting].

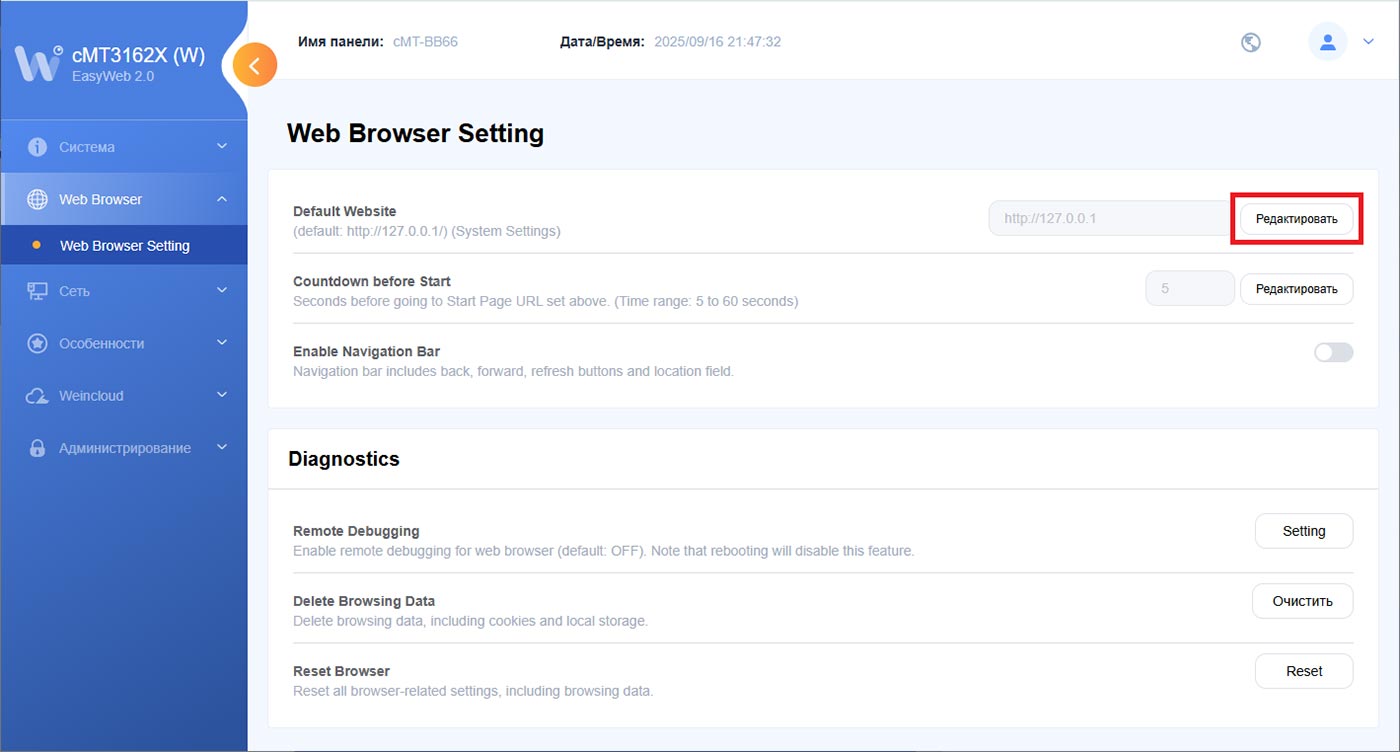

3. В поле параметра “Default Website” нажмите кнопку [Редактировать].

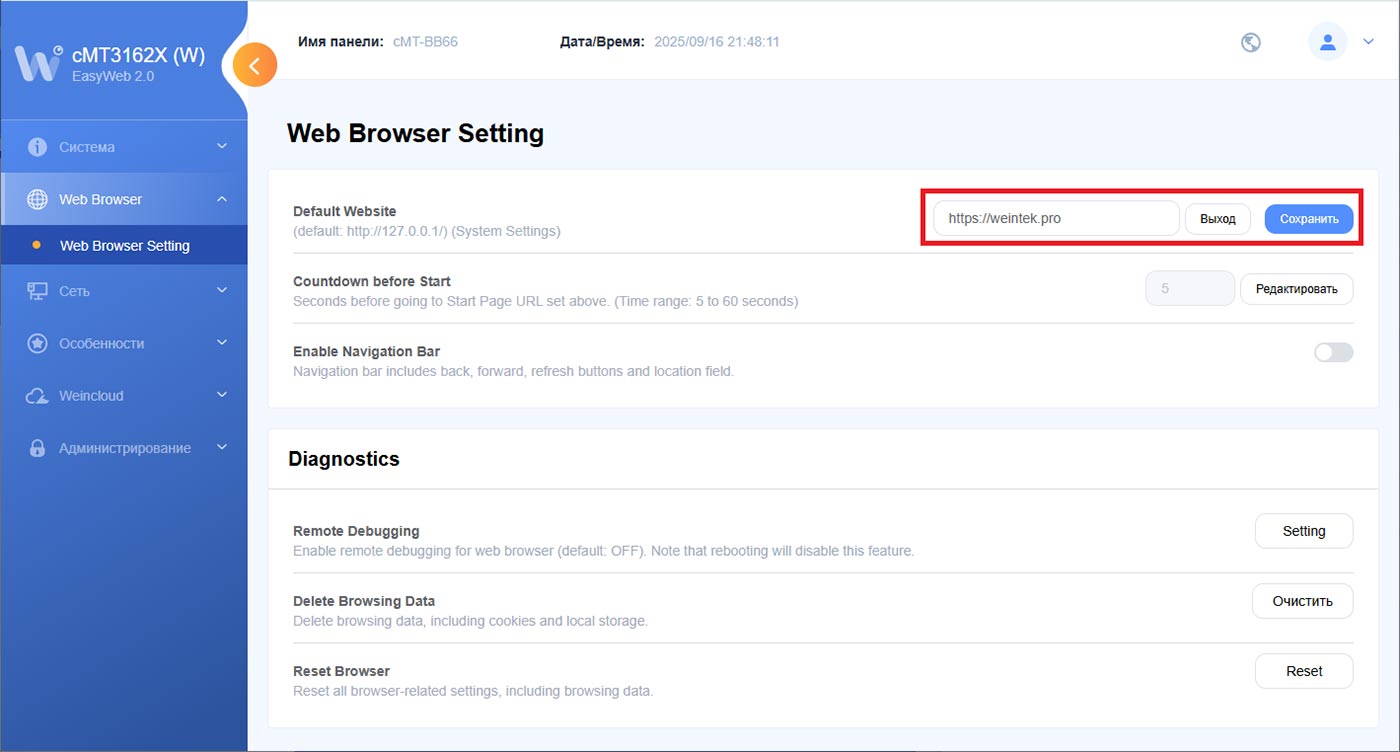

4. В поле введите необходимый URL веб-страницы и нажмите [Сохранить].

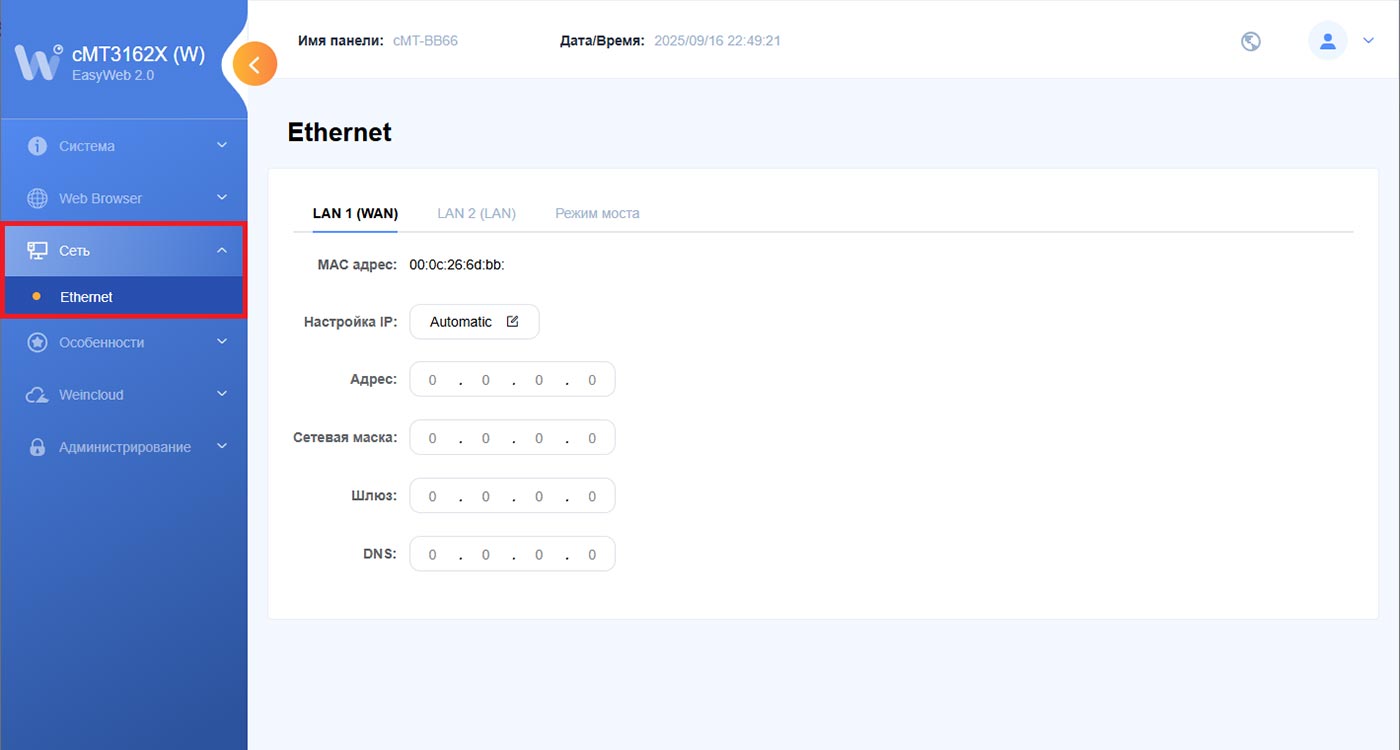

5. Далее настройте сетевые параметры на вкладке [Сеть] – [Ethernet].
Панель имеет два сетевых интерфейса. Первый LAN1, как правило, используется для внешних глобальных сетей (WAN), например, для выхода в Интернет (что необходимо сервису EasyAccess 2.0), так как позволяет дополнительно задать Шлюз сети и DNS-сервер. Также LAN1 может использоваться для локальной сети (LAN). Второй LAN2 используется только для локальных сетей.
Стоит учесть, что для корректной работы панели сетевые интерфейсы Ethernet LAN1 и LAN2 панели должны быть в разных подсетях.
Панель также имеет функцию сетевого моста, при активации которой оба порта работают в режиме коммутатора с одним IP-адресом (LAN1).
Стоит учесть, что в этом режиме подключенные устройства не должны создавать петель в сети, иначе может возникнуть широковещательный шторм.
6. После завершения настройки выйдите из системных настроек или перезапустите панель по питанию, чтобы увидеть начальную веб-страницу.
Удаленный мониторинг и управление
ВЕБ-панель поддерживает удаленный доступ через WebView (встроен в EasyWeb 2.0) и VNC. Опционально совместив эти функции с сервисом EasyAccess 2.0 можно обеспечить доступ к панели через VPN-сервер с выделенным IP без дополнительных настроек маршрутизации и управлять всей системой, подключенной к панели и самой панелью, через сеть Интернет с ПК, телефонов, планшетов.
WebView (инструмент в EasyWeb 2.0)
Панелями Weintek серии cMT X можно управлять с помощью интернет-браузера, например, Яндекс, Windows Edge, Chrome, Firefox, Safari и др. без необходимости установки дополнительного программного обеспечения. Одновременно в систему могут входить до 4 пользователей. Этот веб-интерфейс называется EasyWeb, который в свою очередь включает в себя функцию просмотрщика WebView.

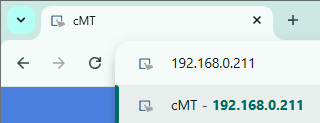

1. Откройте доступный Браузер и введите в адресную строку текущий IP-адрес панели:

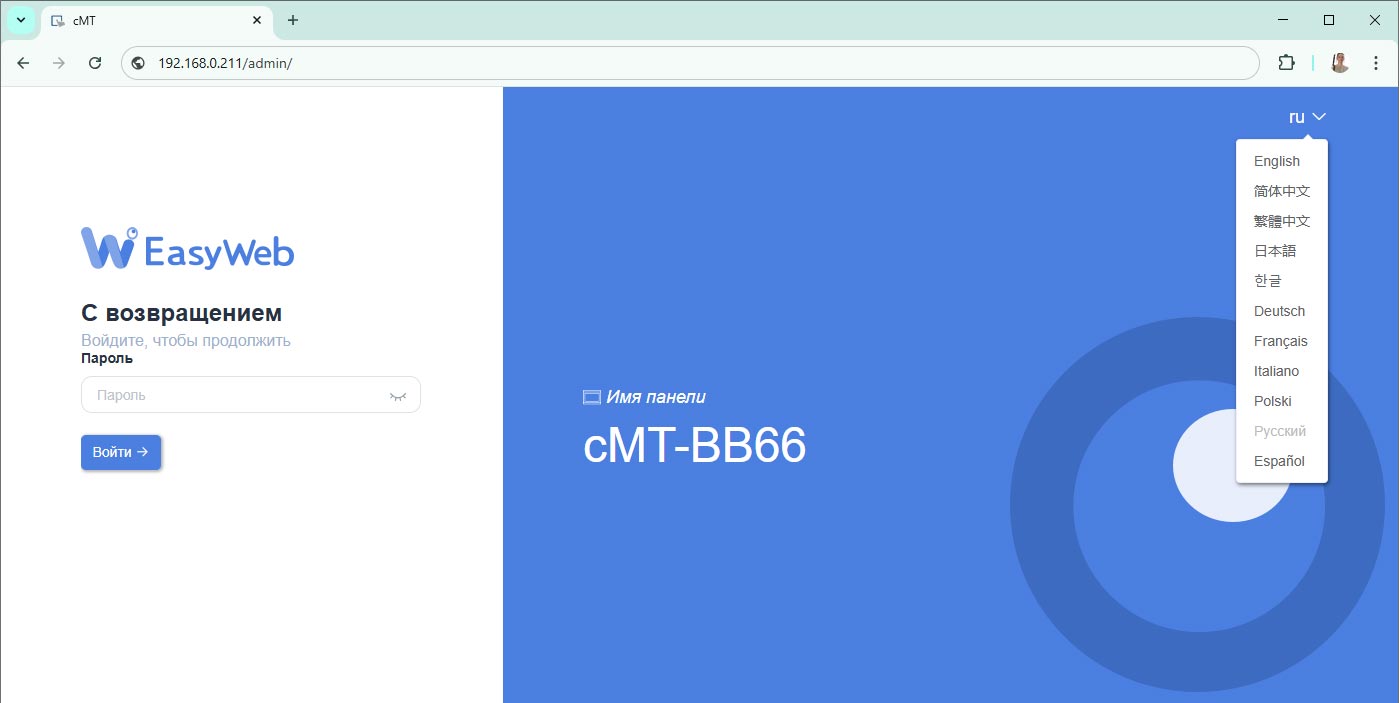

2. После подключения можете увидеть ту же самую стартовую страницу веб-сервера панели EasyWeb 2.0, с которой сталкивались при локальной настройке панели. Для авторизации введите стандартный пароль: 111111 и нажмите кнопку входа.

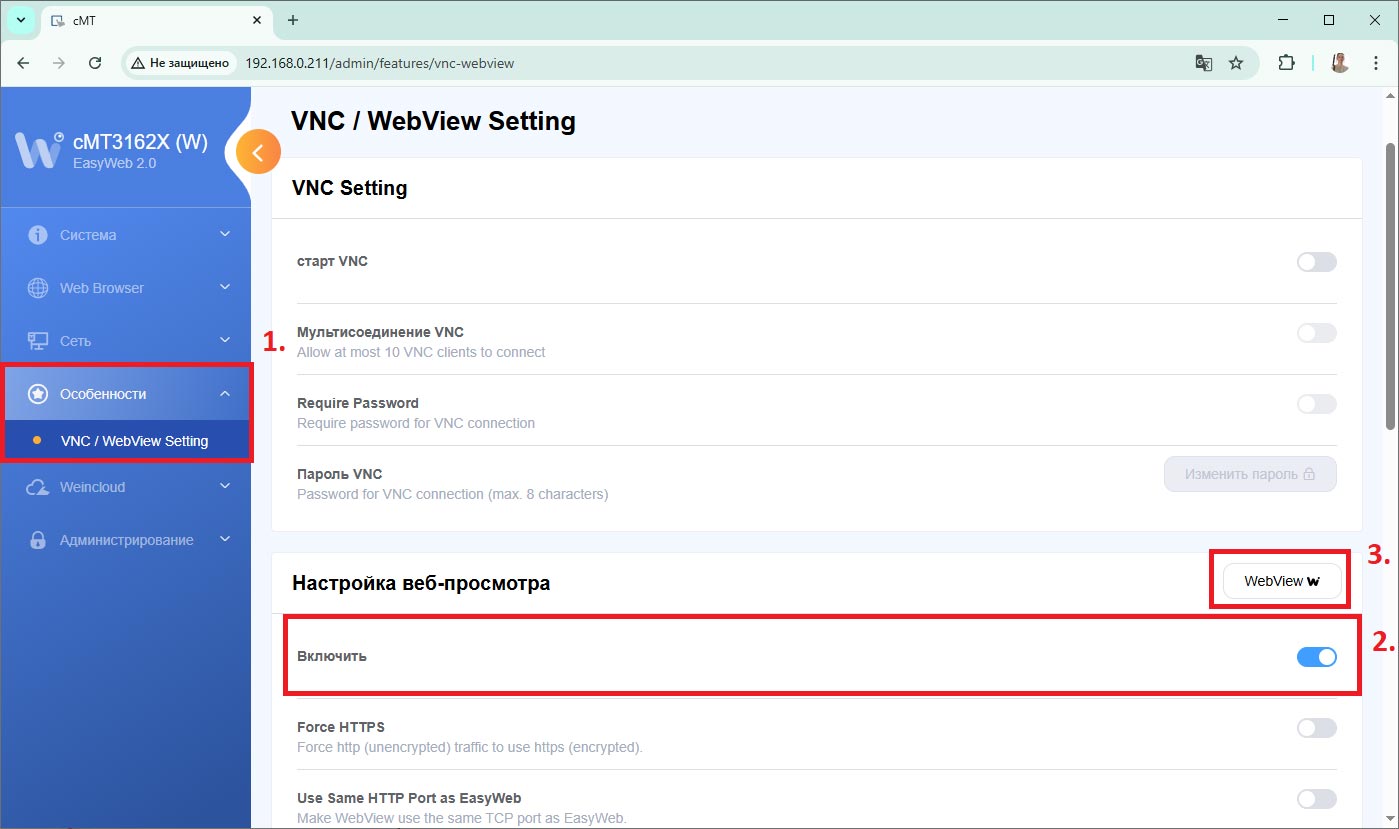

3. Перейдите во вкладку [Особенности] – [VNC/WebView Settings], включите функцию просмотрщика и откройте страницу мониторинга при помощи кнопки [WebView].

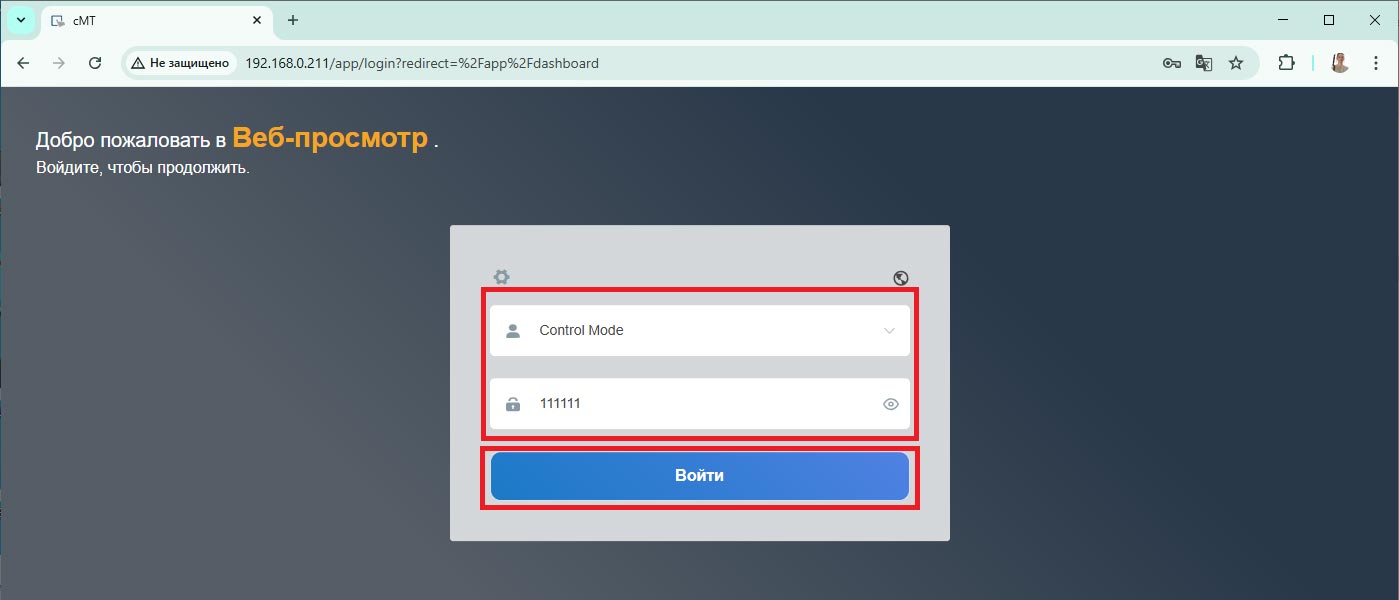

4. Далее авторизуйтесь в самом просмотрщике WebView. Выберете режим [Control Mode], введите стандартный пароль: 111111 и нажмите кнопку [Войти].

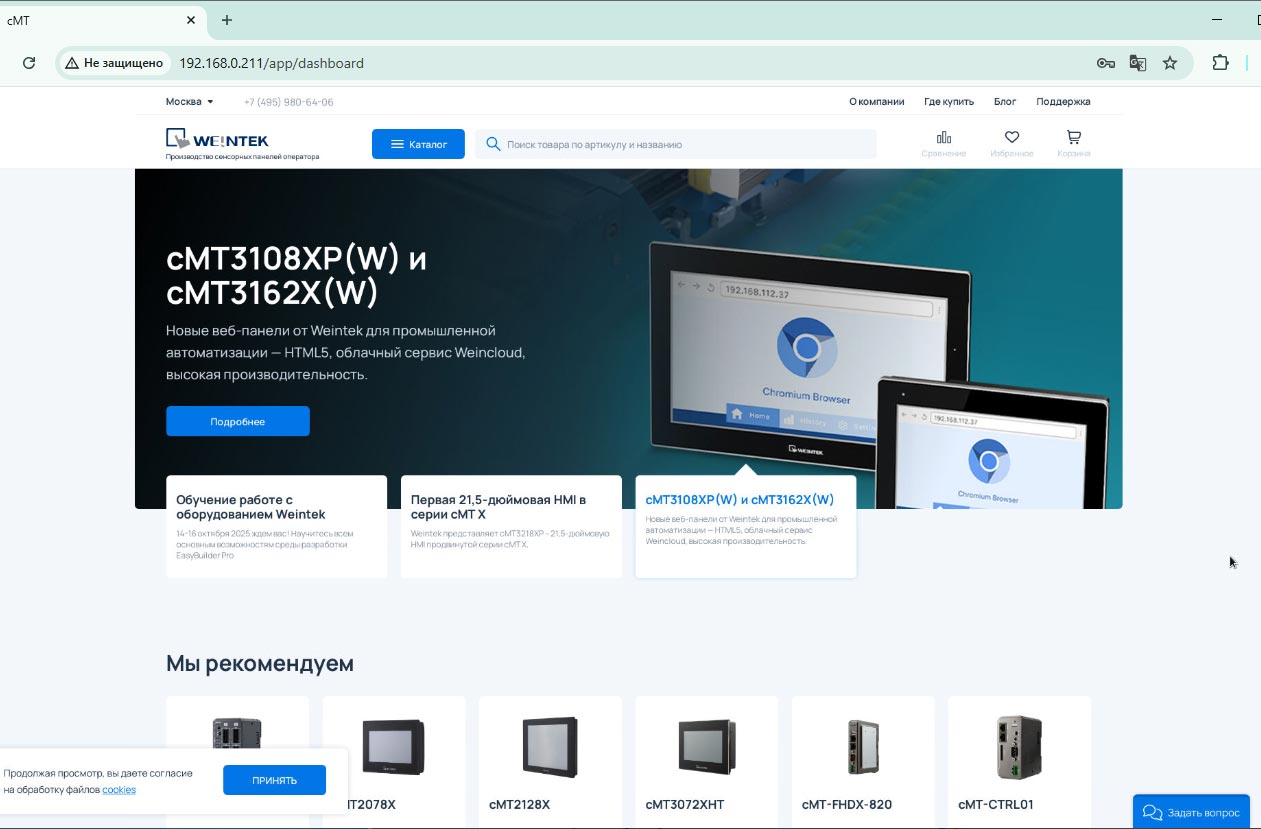

Теперь можно просматривать и управлять экраном панели прямо из веб-браузера.

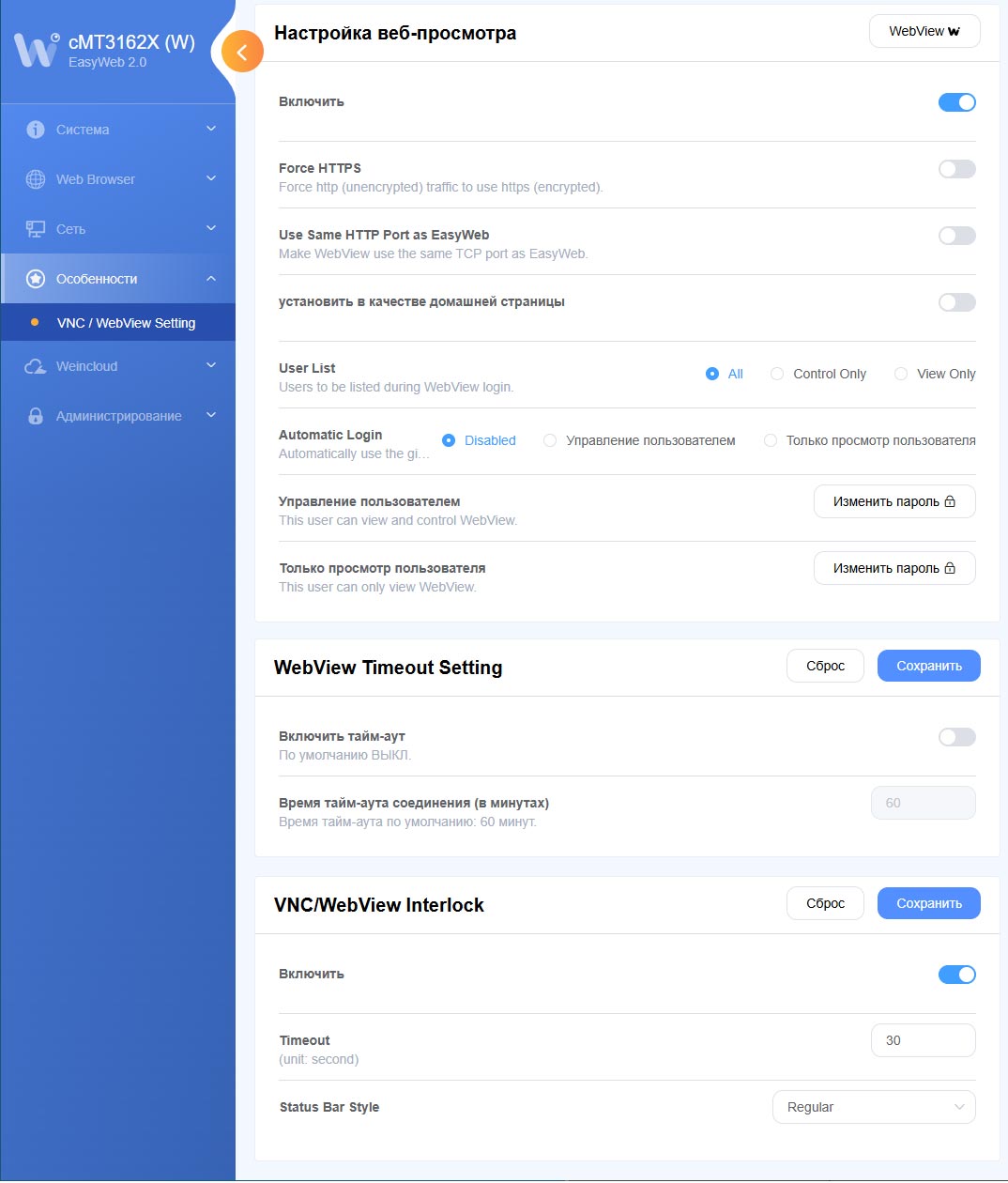

Разбор настроек просмотрщика WebView
Параметр |
Описание |
|---|---|
Включить |
Активация функции просмотрщика WebView. |
Установить в качестве домашней страницы |

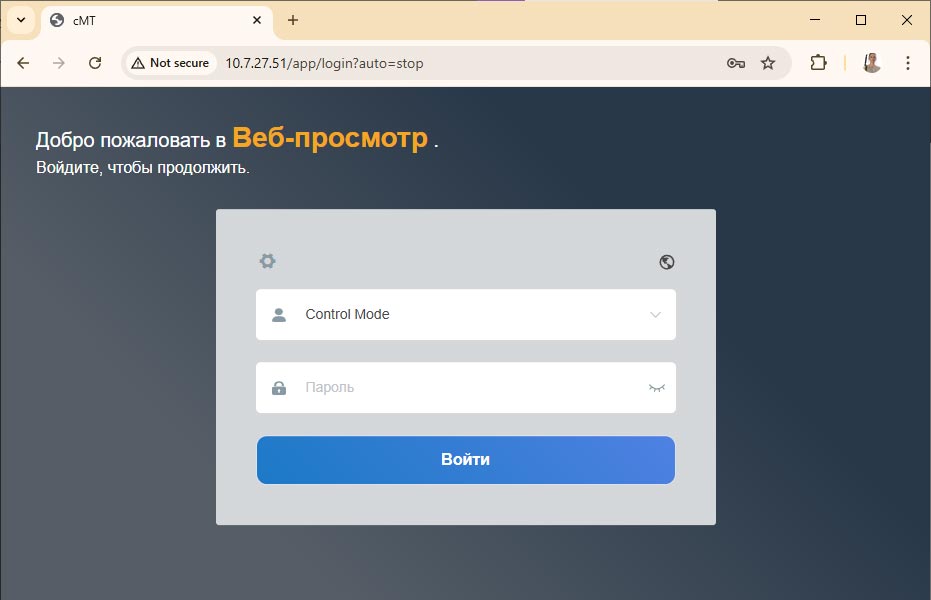

При открытии веб-сервера панели, т.е. после ввода IP-адреса в строку, будет сразу отображаться страница авторизации в просмотрщик.
Также сразу попасть на страницу просмотрщика можно по следующему URL: |
Список пользователей |
Выбор пользователей, которые будут отображаться в списке авторизации в просмотрщик. |
Автоматическая авторизация |
Автоматическая авторизация для выбранного пользователя без ввода пароля. Стоит учесть, что при включенной функции можно будет попасть на страницу просмотра экрана панели WebView даже без основной авторизации в веб-сервер EasyWeb. |
Управление пользователем |

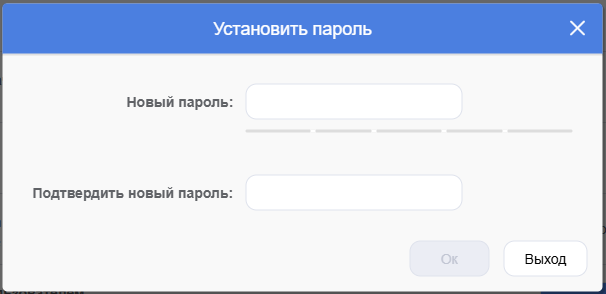

Смена пароля для пользователя управления “Control Mode”
Пароль по умолчанию: 111111 |
Только просмотр пользователя |
Смена пароля для пользователя просмотра “View Only”
Пароль по умолчанию: 111111 |
Включить тайм-аут |
Функция автоматического выхода из аккаунта пользователя при бездействии. Стоит учитывать, что под бездействием понимается отсутствие каких-либо действий именно на веб-странице. Т.е. если даже не взаимодействовать с экраном самой панели, а просто передвигать курсор по странице, то это обнулит время бездействия. Время тайм-аута соединения в минутах – установка времени бездействия в минутах, после которого будет выполнен автоматический выход из аккаунта пользователя. |
VNC/WebView Interlock |
Функция блокировки, при которой только один пользователь может управлять экраном при одновременном подключении пользователей. Таймаут – время работы пользователя. Стоит учитывать, что таймер обнуляется при взаимодействии текущего пользователя с экраном панели. Досрочно завершить работу можно, нажав в строке состояния кнопку:
Строка состояния Стоит учесть, что эта строка будет также видна на экране самой панели. Обычная (Regular) – строка состояния имеет следующий вид:
Где отображаются устройства и их кол-во: ЧМИ, VNC-клиент, WebView-клиент (зеленым отмечается текущее активное), время таймаута и знак активности или блокировки текущего устройства.
Минималистичная (Minimal) – строка состояния имеет следующий вид:
|
VNC (Virtual Network Computing)
VNC для ВЕБ-панелей также настраивается локально или удаленно через системные параметры EasyWeb 2.0.

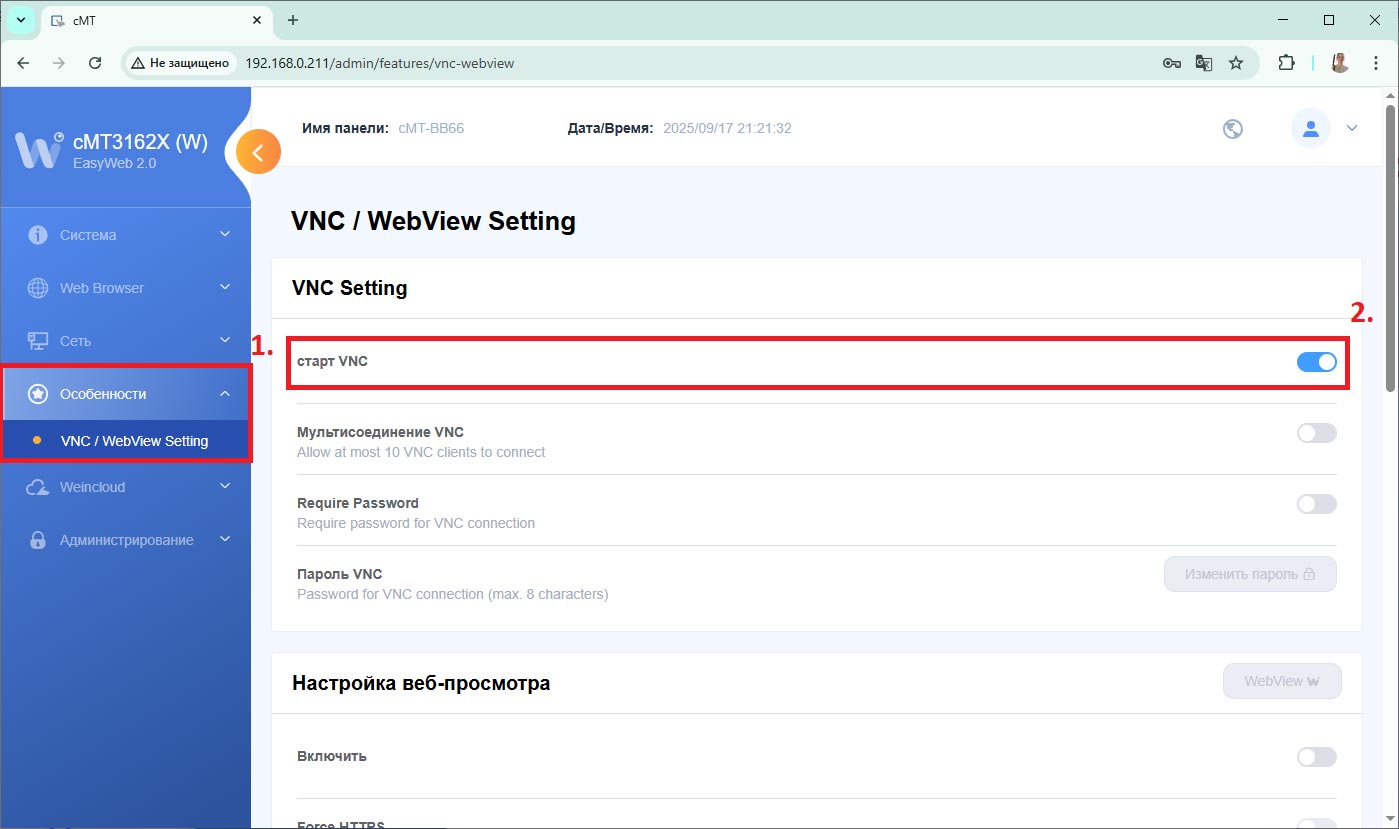

1. Перейдите во вкладку [Особенности] – [VNC/WebView Settings], включите функцию просмотрщика VNC и откройте страницу мониторинга при помощи кнопки [WebView].
Дополнительно можно включить режим мультисоединения, который позволит подключать до 10 VNC-клиентов одновременно. Также можно задать пароль для доступа клиента к панели.
Стоит учесть, что подключение большого кол-ва пользователей приведет к увеличению нагрузок на сеть и саму панель. Для управления доступом при многопользовательском подключении можно использовать функцию VNC/WebView Interlock, которая описана выше.

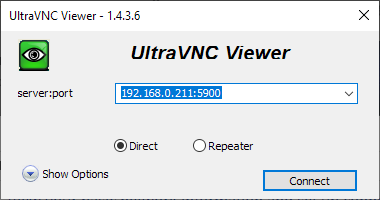

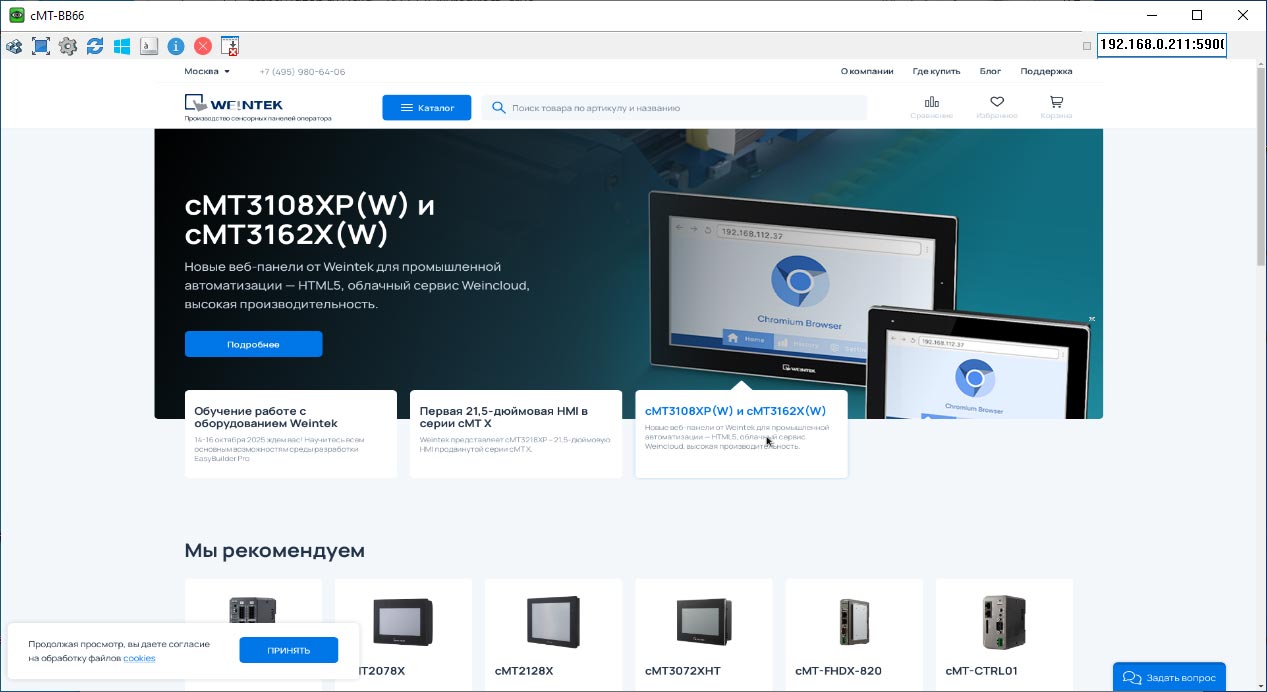

2. Перейдите в используемый VNC-клиент и введите текущий IP-адрес панели:
*для VNC панель использует базовый TCP порт – 5900.
Теперь можно просматривать и управлять экраном панели при помощи клиента VNC.
При использовании панели с опциональным сервисом EasyAccess 2.0 в одноименном приложении будет доступен встроенный VNC-клиент.
