cMT Viewer на панелях Weintek - быстрый старт

22 октября 2025 г.

Панели с припиской “iV” имеют на борту встроенное приложение-клиент cMT Viewer. Вся настройка производится с экрана панели в самом cMT Viewer и через системные параметры, что по сравнению с привычными панелями, позволяет не прибегать к стандартной среде разработки EasyBuilder.

Панели “iV” обладают следующими особенностями:

1. Собственная клиентская программа удаленного мониторинга и управления от Weintek — cMT Viewer. Программа позволяет подключаться непосредственно к проекту выбранной панели, а не к трансляции её экрана по технологии VNC, что позволяет использовать проект несколькими пользователями (cMT Viewer клиентами) независимо. Например, каждый клиент может одновременно работать и перемещаться по требуемым окнам проекта независимо от другого, т.е. каждый клиент будет наблюдать своё окно. Также каждому клиенту доступны собственные внутренние регистры панели с припиской P(Private) PLW, PLB.., значения в этих регистрах у каждого клиента свои, однако привязаны они могут быть к общим функциям проекта. Так, например, можно авторизоваться и работать под разными пользователями и классами безопасности одновременно внутри одного проекта.

2. Поддержка современных моделей ЧМИ – cMT Viewer поддерживает только серии панелей cMT и cMT X.

3. Много устройств к одному ЧМИ – ЧМИ со встроенным клиентом cMT Viewer поддерживает подключение к 6 панелям cMT/cMT X одновременно.

4. Поддержка удаленной настройки – С системными настройками панели можно работать как локально, так и удаленно через встроенный веб-сервер EasyWeb 2.0, подключившись к ней по IP-адресу.

5. Ограничения – ЧМИ со встроенным клиентом cMT Viewer имеет некоторые неподдерживаемые функции, которые могут использоваться в проекте EasyBuilder:

Плагин из расширенного режима безопасности;
Сенсорный жест;
Видеовход;
Печать журнала операций.
Триггер - некоторые режимы объекта: Печать экрана, управление подсветкой;
Функциональная кнопка - некоторые режимы объекта: Печатная копия экрана, импортировать данные пользователя, используйте USB-ключ безопасности;*
Список действий - некоторые режимы объекта: Печатная копия экрана, импортировать данные пользователя, используйте USB-ключ безопасности;*
Проводник;*
Медиа проигрыватель;*
Просмотрщик изображений;*
PDF Ридер;*

* отмеченные функции могут работать на панелях со встроенным cMT Viewer только в случае наличия в них подключенного USB-накопителя и настройке в проекте EasyBuilder USB-диска, как источника данных. Однако, данные при этом будут использоваться только с USB-флешки, подключенной к панели со встроенным cMT Viewer, а не с удаленной панели cMT/cMT X.

Основная настройка

После включение ЧМИ, на экране появится интерфейс встроенной программы cMT Viewer.

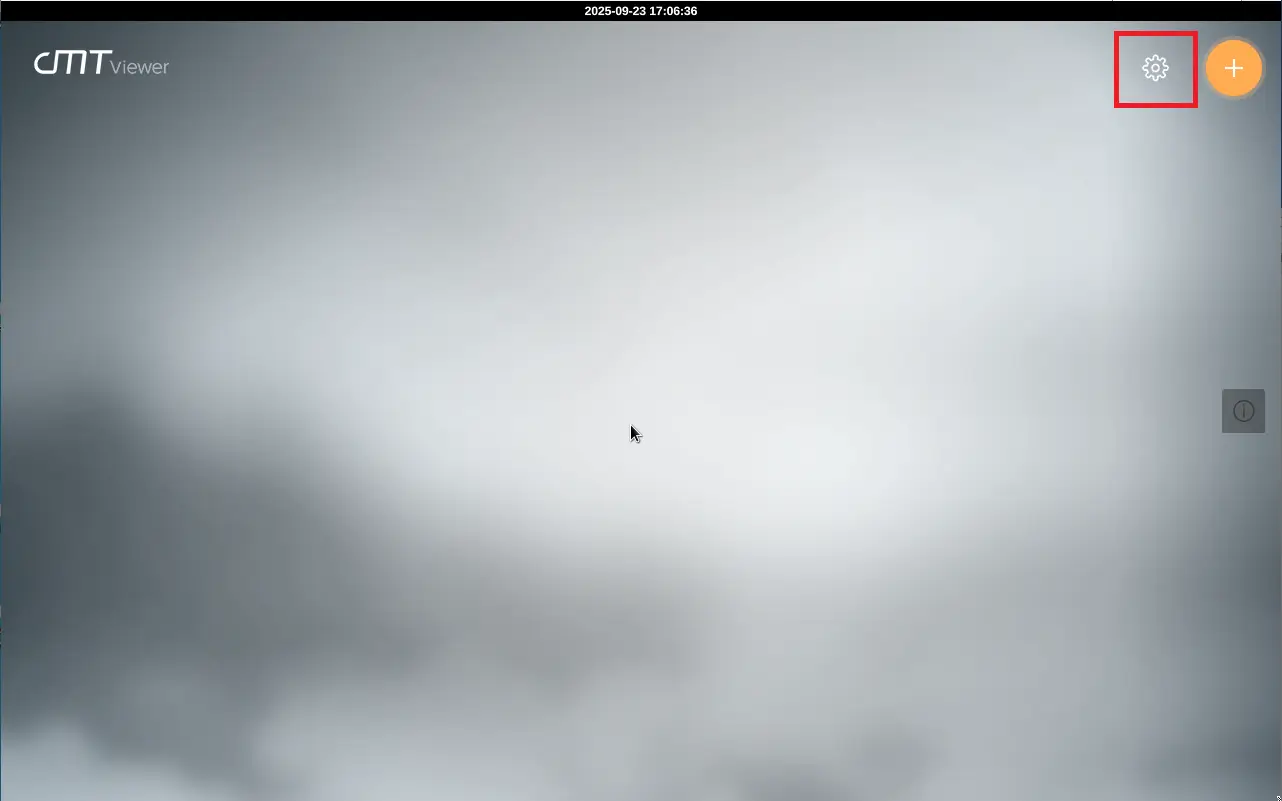

1. Откройте системные настройки.

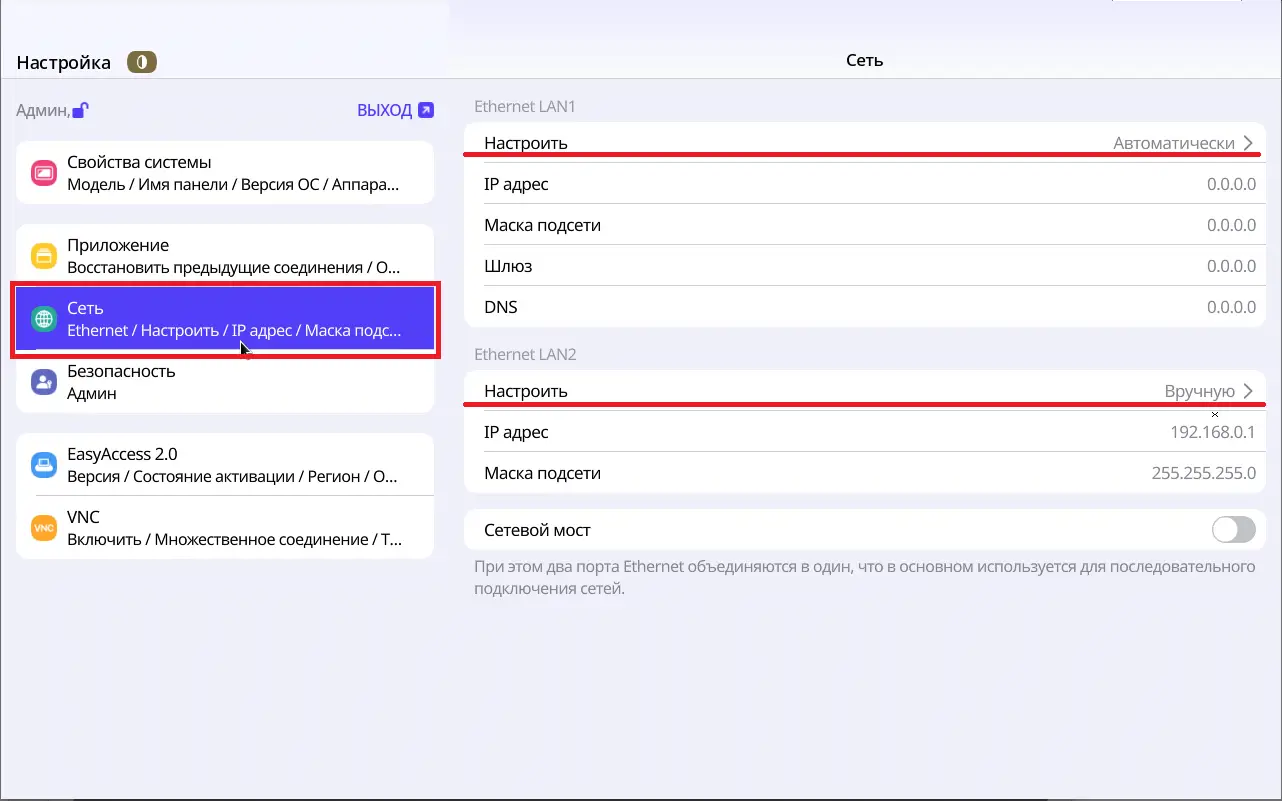

2. Настройте сетевые параметры на вкладке [Сеть(Network)] – кнопка [Настроить(Configure)].

Панель имеет два сетевых интерфейса. Первый LAN1, как правило, используется для внешних глобальных сетей (WAN), например, для выхода в Интернет (что необходимо сервису EasyAccess 2.0), так как позволяет дополнительно задать Шлюз сети и DNS-сервер. Также LAN1 может использоваться для локальной сети (LAN). Второй LAN2 используется только для локальных сетей.

Стоит учесть, что для корректной работы панели сетевые интерфейсы Ethernet LAN1 и LAN2 панели должны быть в разных подсетях.

Панель также имеет функцию сетевого моста, при активации которой оба порта работают в режиме коммутатора с одним IP-адресом (LAN1).

Стоит учесть, что в этом режиме подключенные устройства не должны создавать петель в сети, иначе может возникнуть широковещательный шторм.

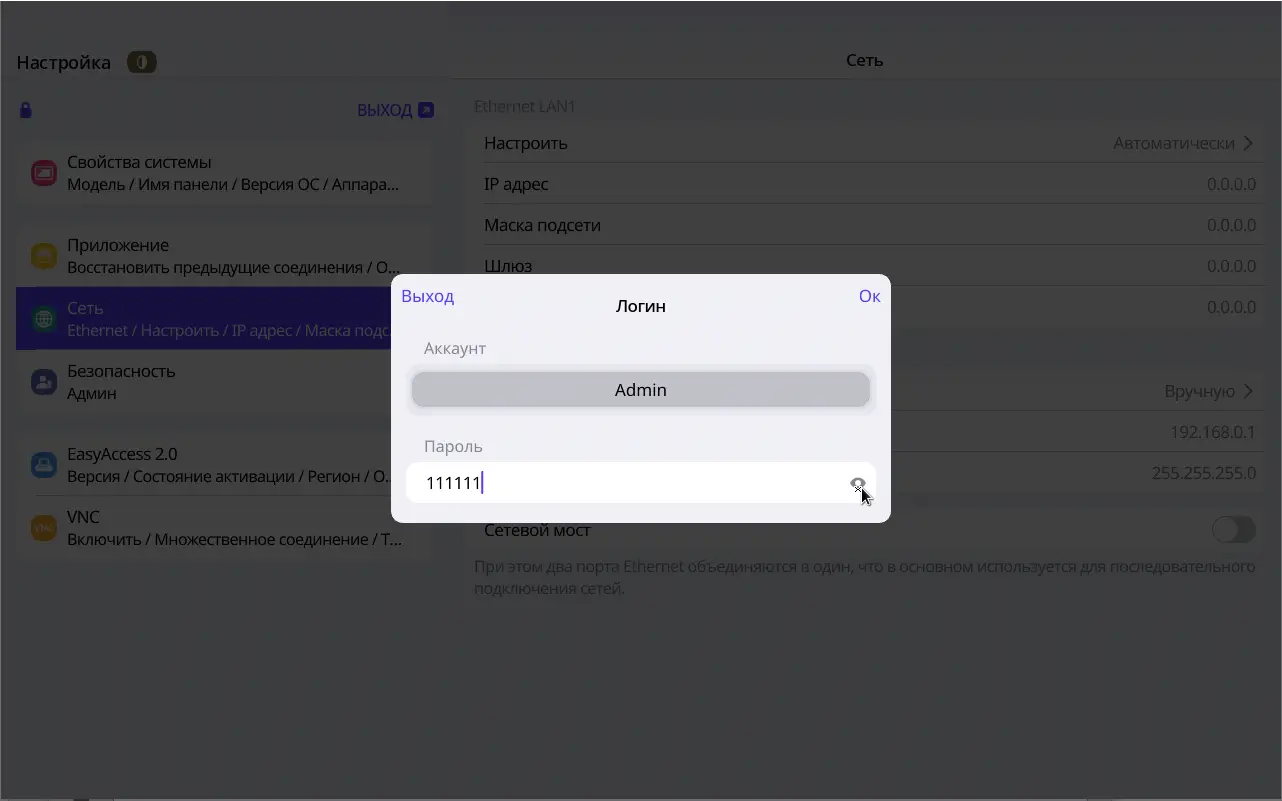

3. Для изменения системных настроек необходимо авторизоваться – стандартный пароль: 111111.

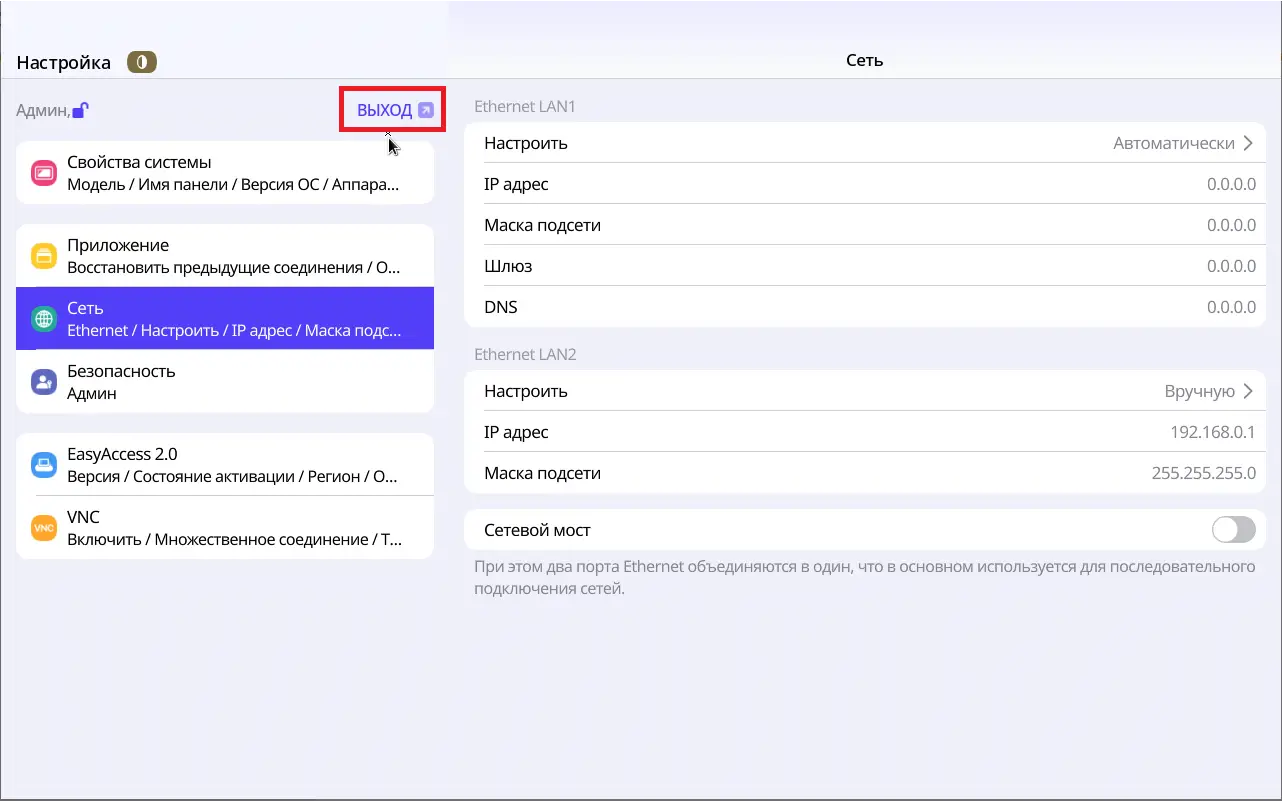

4. После изменения настроек нажмите кнопку [Выход(Exit)].

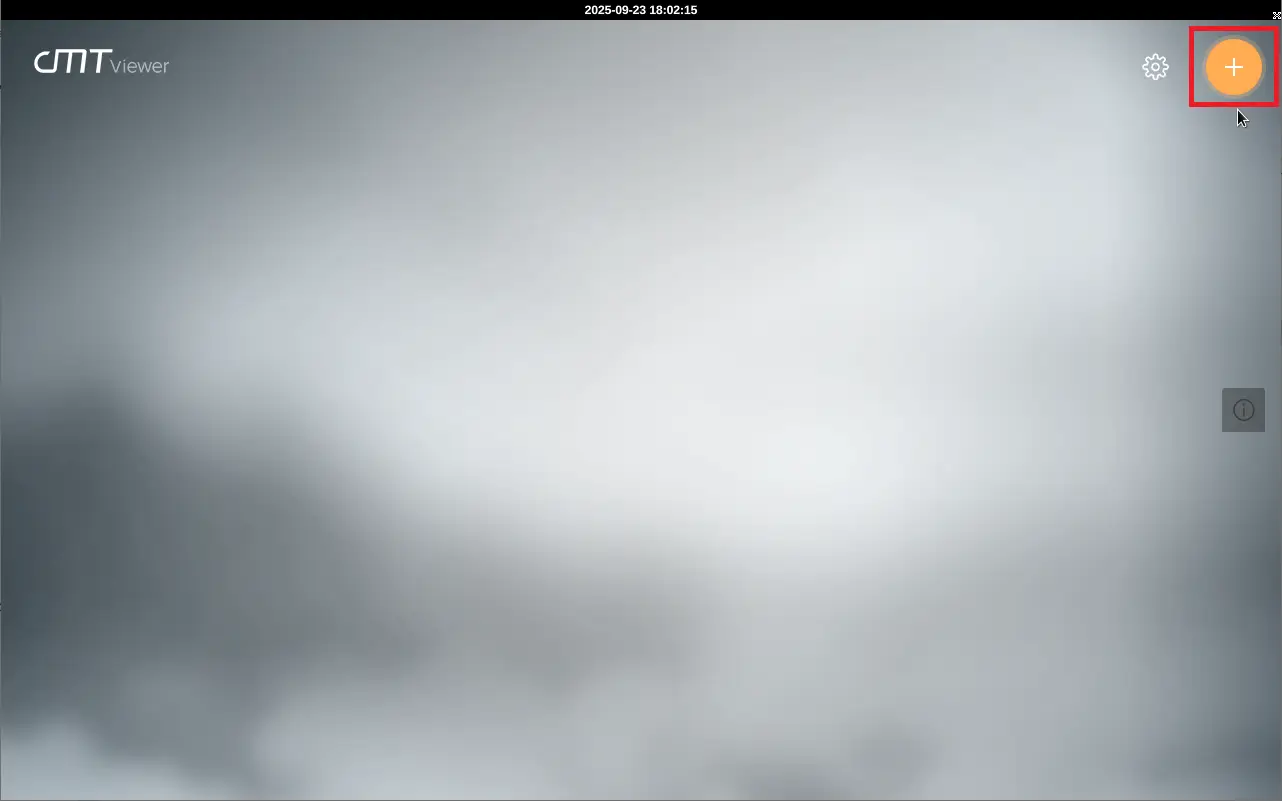

5. Добавьте новое подключение при помощи кнопки в правом верхнем углу cMT Viewer.

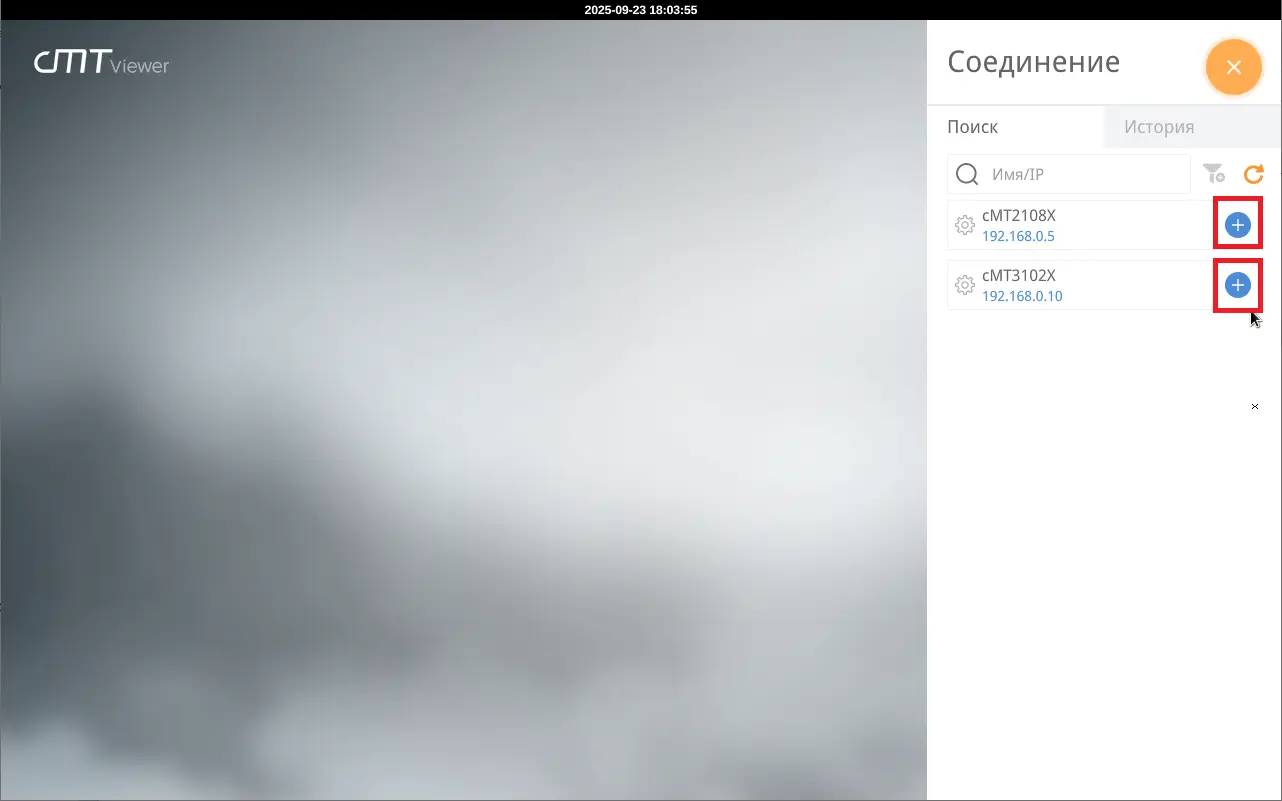

6. Если устройства находятся в одной локальной сети, то подключенные панели должны обнаружиться автоматически. В противном случае необходимо ввести имя или IP-адрес удаленной панели вручную.

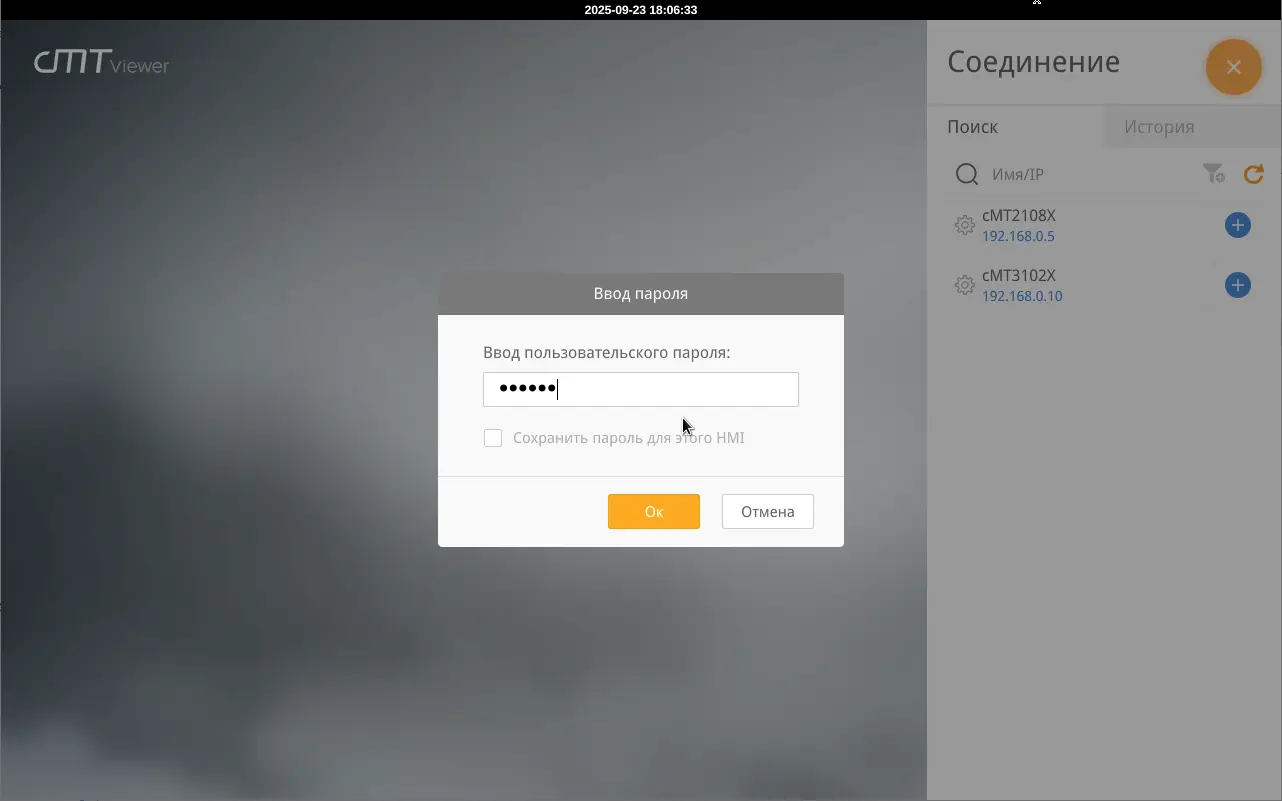

7. Для подключения к удаленной панели необходимо ввести её пароль. Для клиента cMT Viewer требуется пароль уровня “Пользователь(User)”. Это самый нижний уровень, поэтому также подойдет любой другой пароль уровнем выше*.

* всего существует 4 уровня паролей:

1. Системный пароль(Admin) – главный пароль, полный доступ ко всем системным настройкам, изменение остальных паролей.

2. Обновление проекта(Update) – пароль для загрузки/выгрузки проекта и исторических данных (без доступа к системным параметрам).

3. История(History) – пароль для выгрузки исторических данных (без доступа к системным параметрам и загрузке/выгрузке проекта).

4. Пользователь(User) – пароль для доступа клиента cMT Viewer и cMT Diagnoser (без доступа к системным параметрам и загрузке/выгрузке данных).

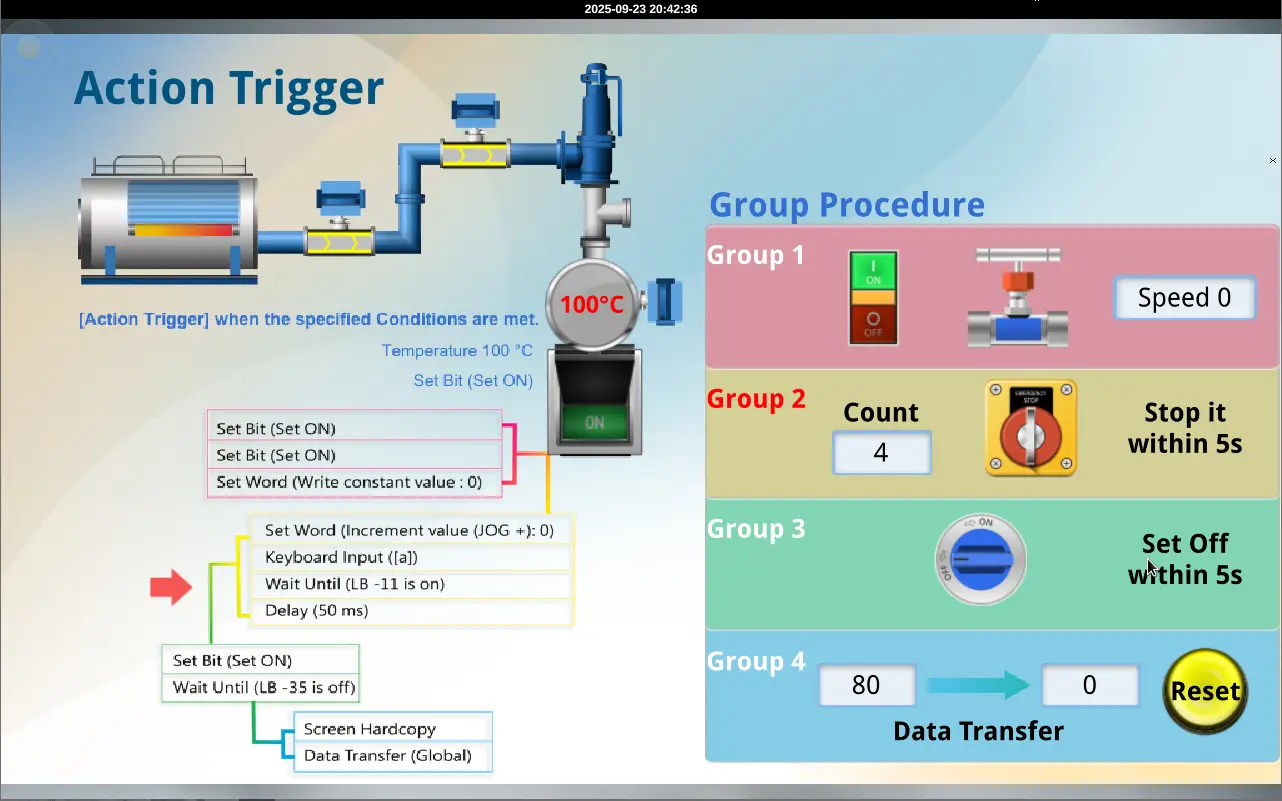

После подключения cMT Viewer будет отображать проект удаленной панели.

8. Чтобы перейти в общее меню, нажмите полупрозрачную кнопку* в углу экрана.

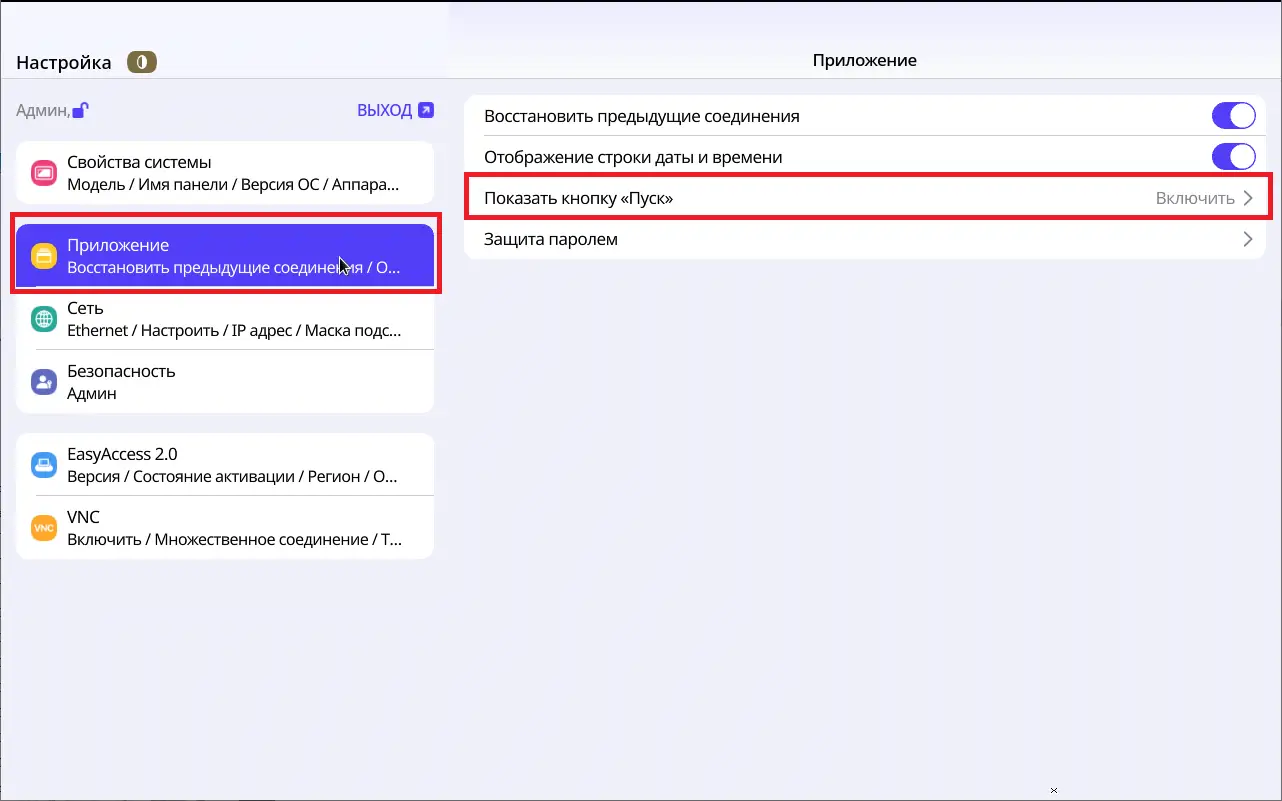

* данную кнопку можно скрыть в системных настройках на вкладке [Приложение(Application)]. Если кнопка скрыта, то её по-прежнему можно задействовать, удерживая нажатие в месте, где она была скрыта (кнопку можно перемещать по периметру экрана).

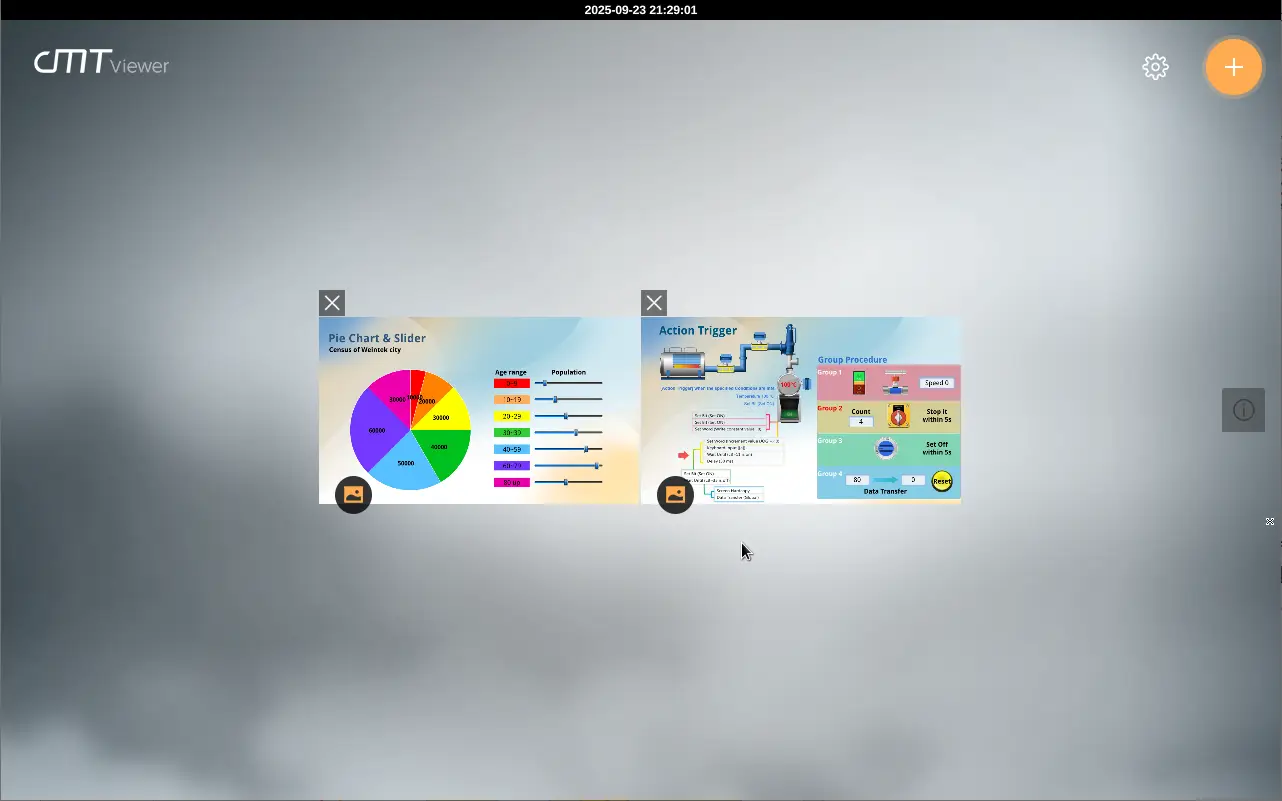

9. В главном меню можно перемещаться между подключенными проектами удаленных панелей.

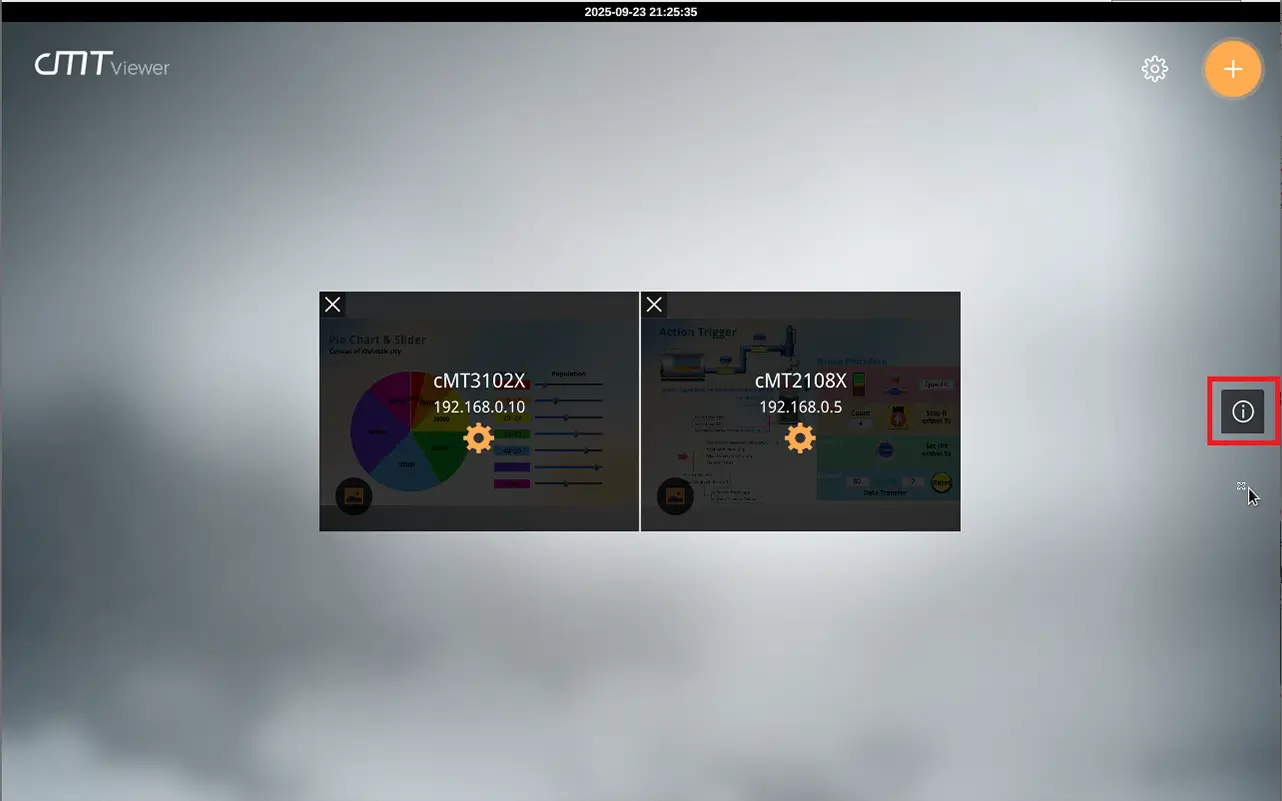

При помощи информационной кнопки сбоку экрана можно просмотреть краткую информацию о подключенных панелях.

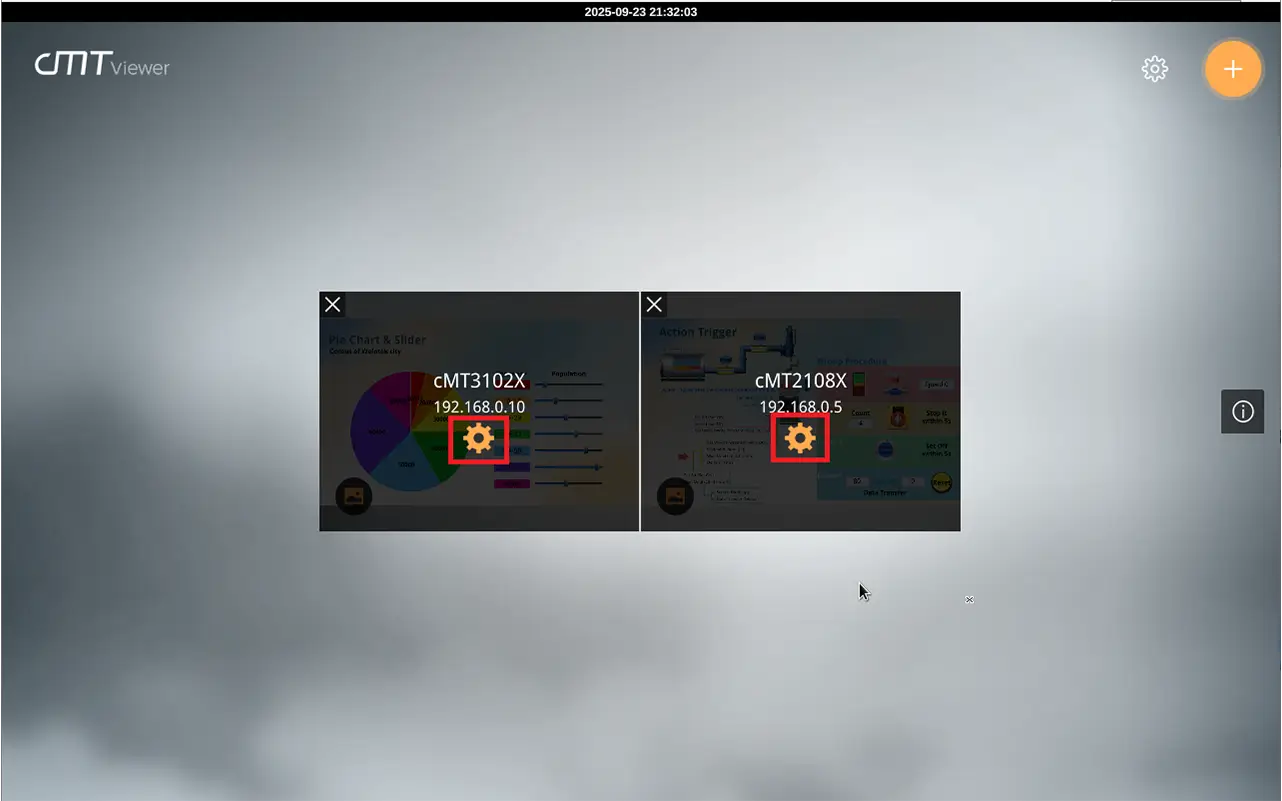

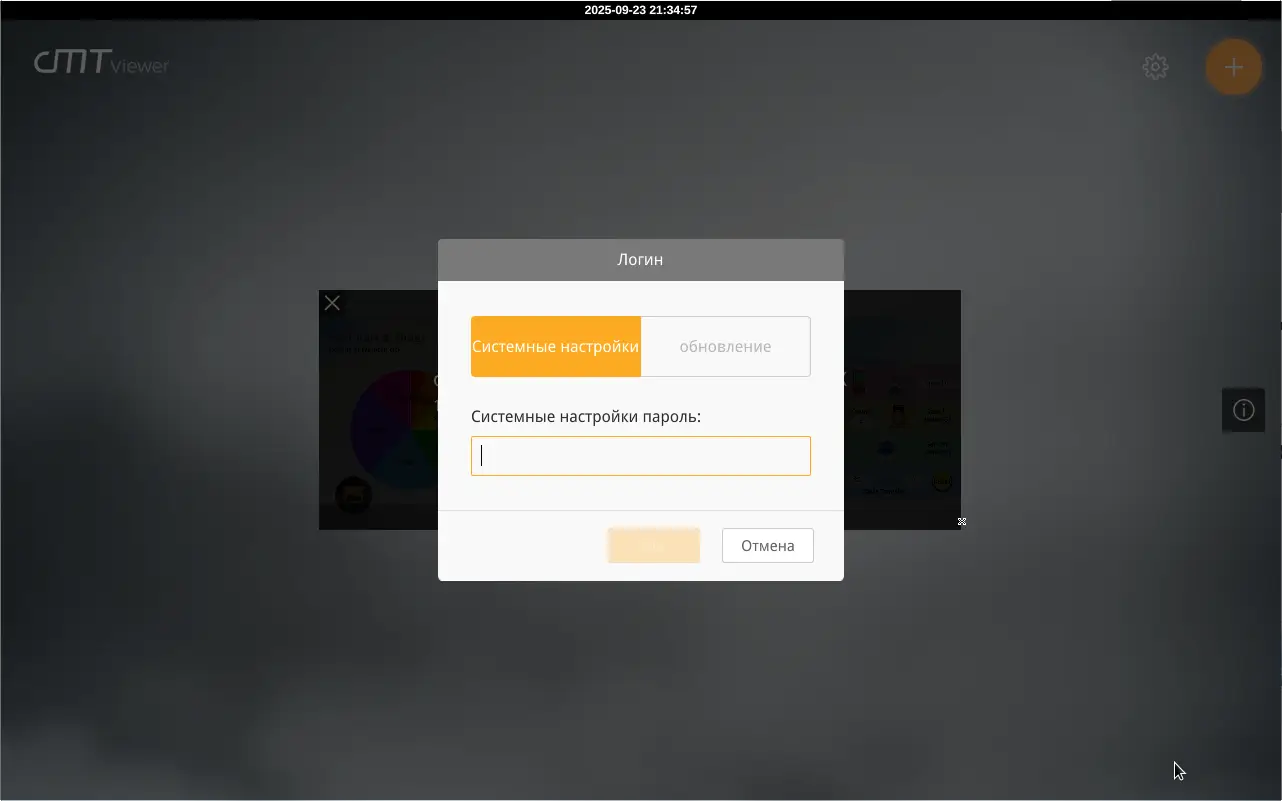

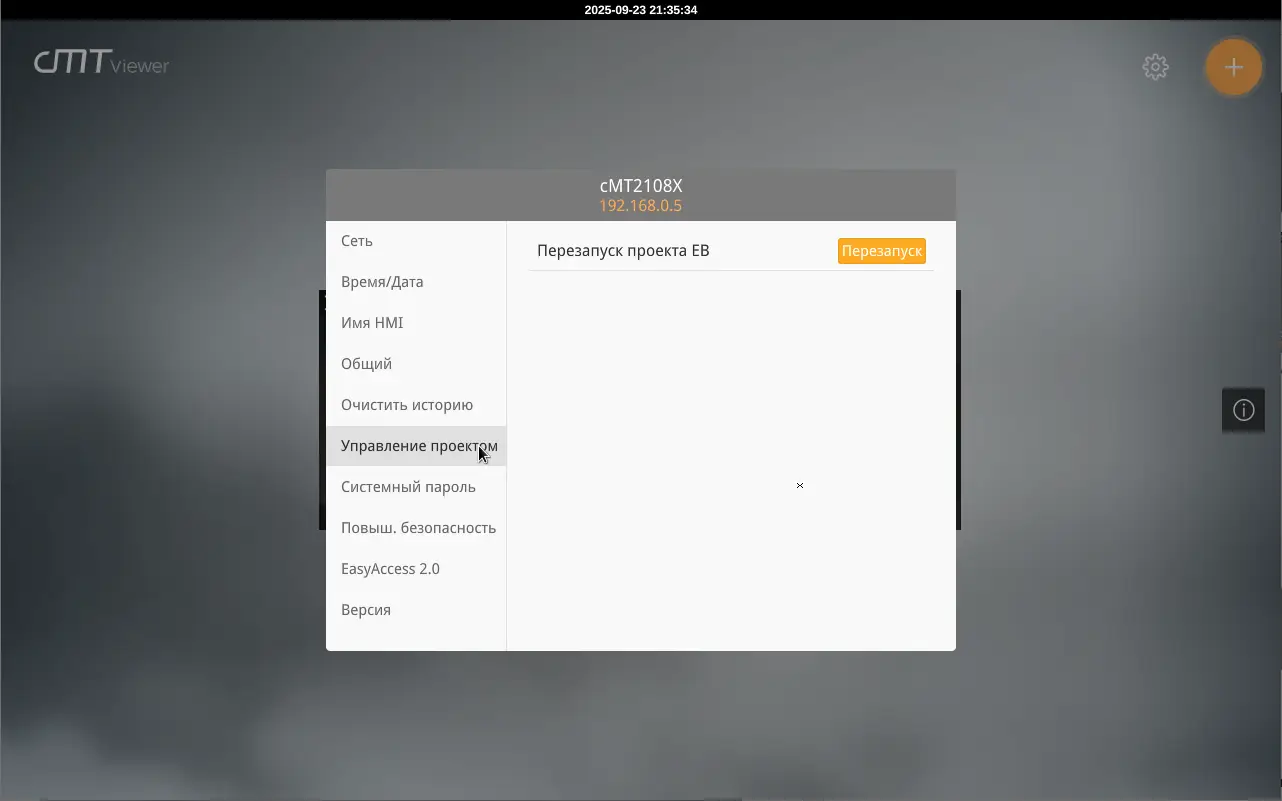

Также приложение cMT Viewer позволяет перейти и при необходимости отредактировать системные параметры удаленных панелей.

Справка по дополнительному паролю встроенного приложения cMT Viewer.

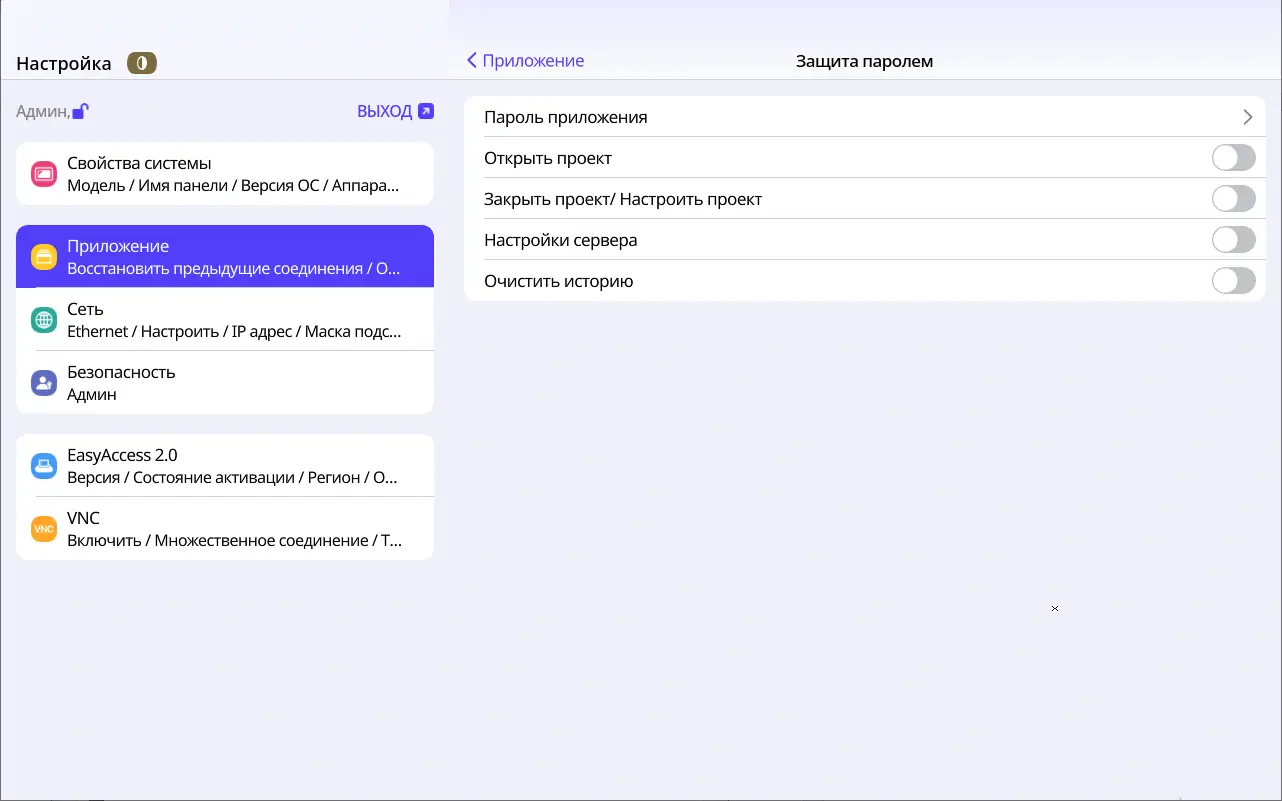

Дополнительные функции cMT Viewer, которые могут быть защищены паролем.

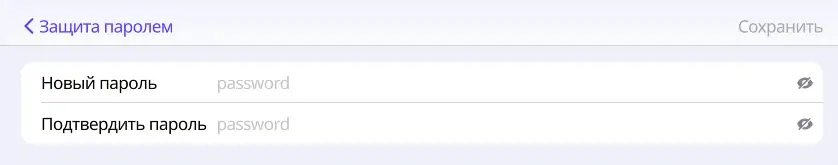

Пароль приложения - пароль, который будет использоваться для разблокировки функций, описанных ниже.

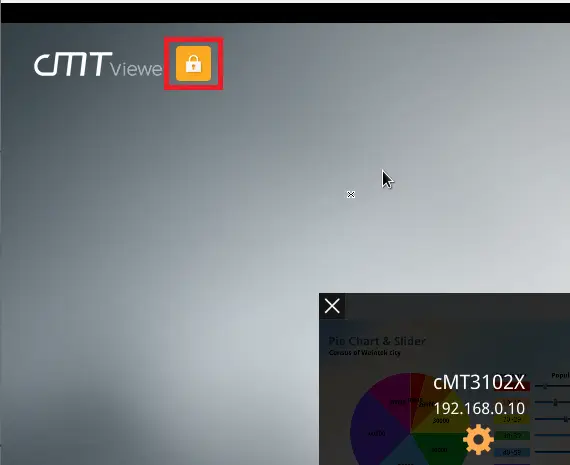

Этот пароль вводится при нажатии на значок замка в левом верхнем углу приложения.

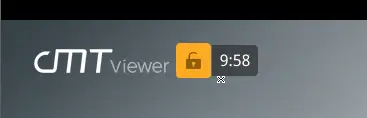

После ввода пароля приложение разблокирует защищенные функции, также начнется 10-минутный обратный отсчет, по окончании которого защищённые функции будут снова заблокированы. Нажатие в любом месте экрана в HMI сбросит таймер обратного отсчёта. Если вы хотите включить защиту немедленно, то нажмите на значок.

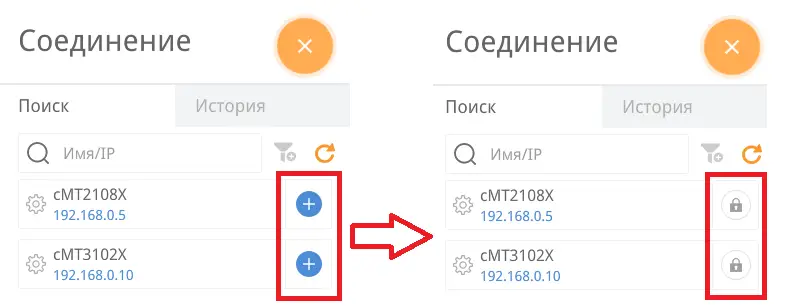

Открыть проект - если эта функция активирована, то перед добавлением новых удаленных ЧМИ необходимо ввести пароль приложения.

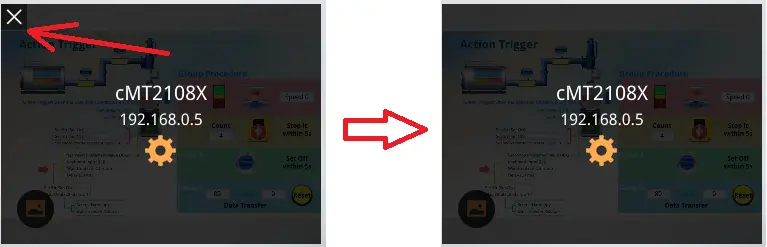

Закрыть проект/Настроить проект - если эта функция активирована, то перед удалением созданного подключения к ЧМИ необходимо ввести пароль приложения.

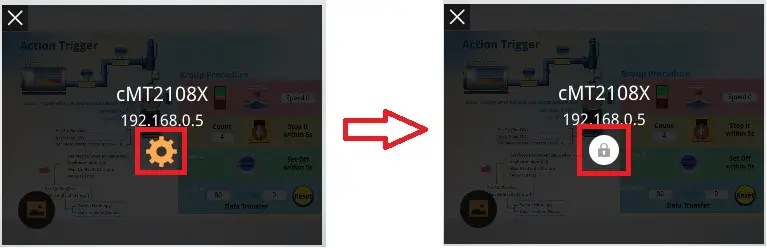

Настройки сервера - tсли эта функция активна, то для доступа к системным настройкам удаленной панели необходимо ввести пароль приложения.

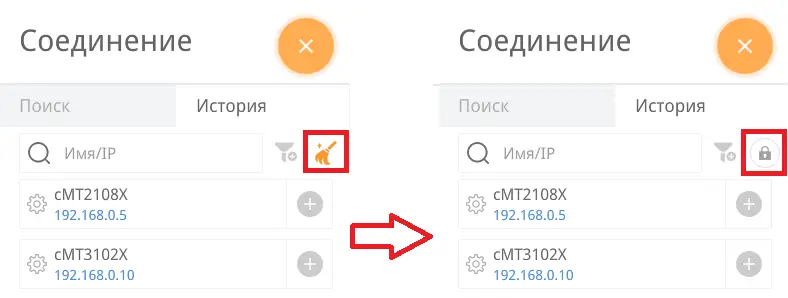

Очистить историю - при активированной функции пароль требуется для удаления истории подключений на вкладке "История".

Справка по настройке проекта панелей cMT/cMT X для доступа клиентам cMT Viewer.

Максимальное количество подключений cMT Viewer клиентов к одной панели может достигать 10. Редактировать это число можно в системных параметрах проекта EasyBuilder на вкладке [Удаленный] – [cMT Viewer] – [Максимальное количество подключений]. Также в этой вкладке можно вовсе запретить удаленное подключение к панели с cMT Viewer, поставив флаг [Запретить удаленное подключение к панели].
