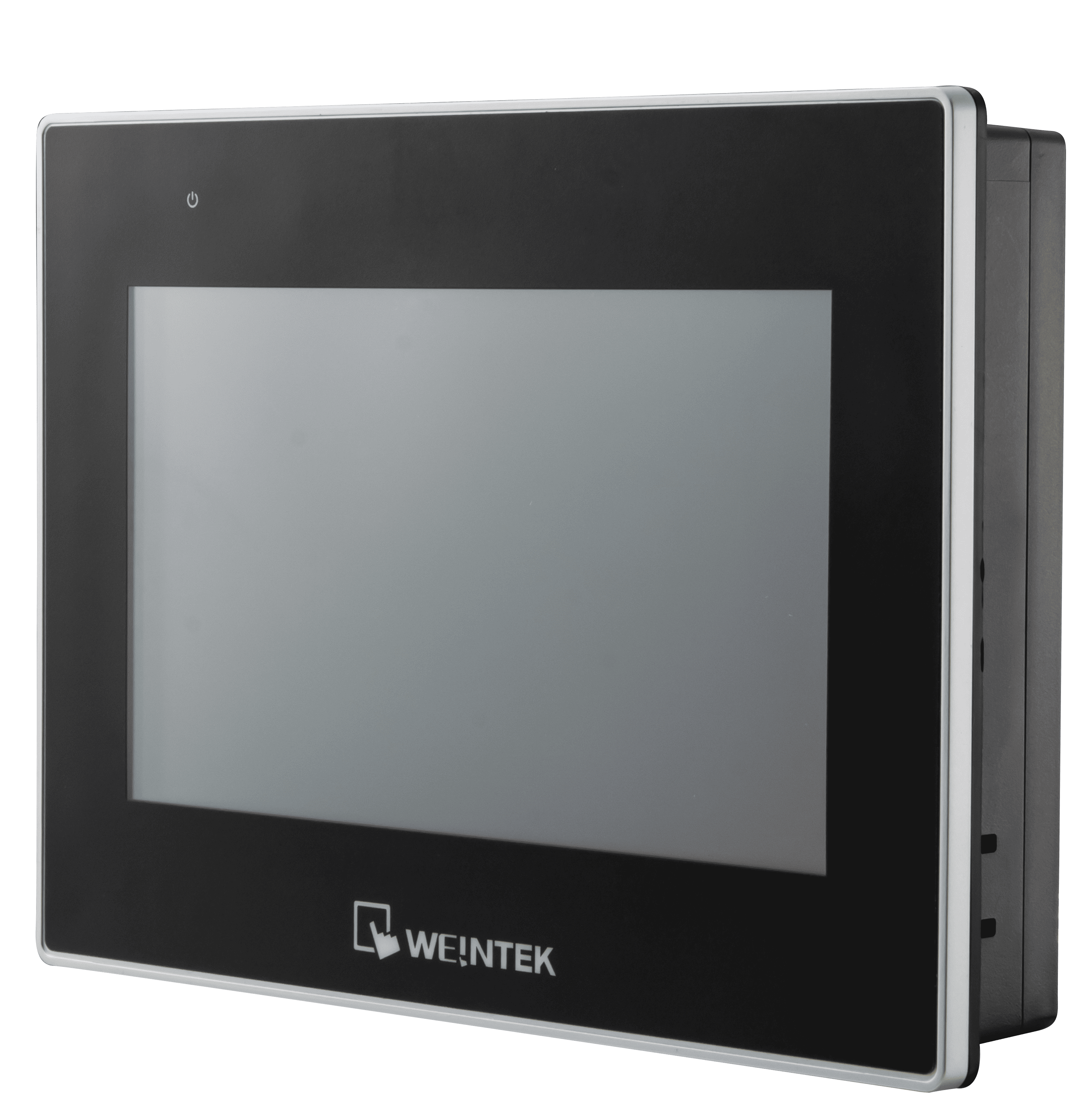

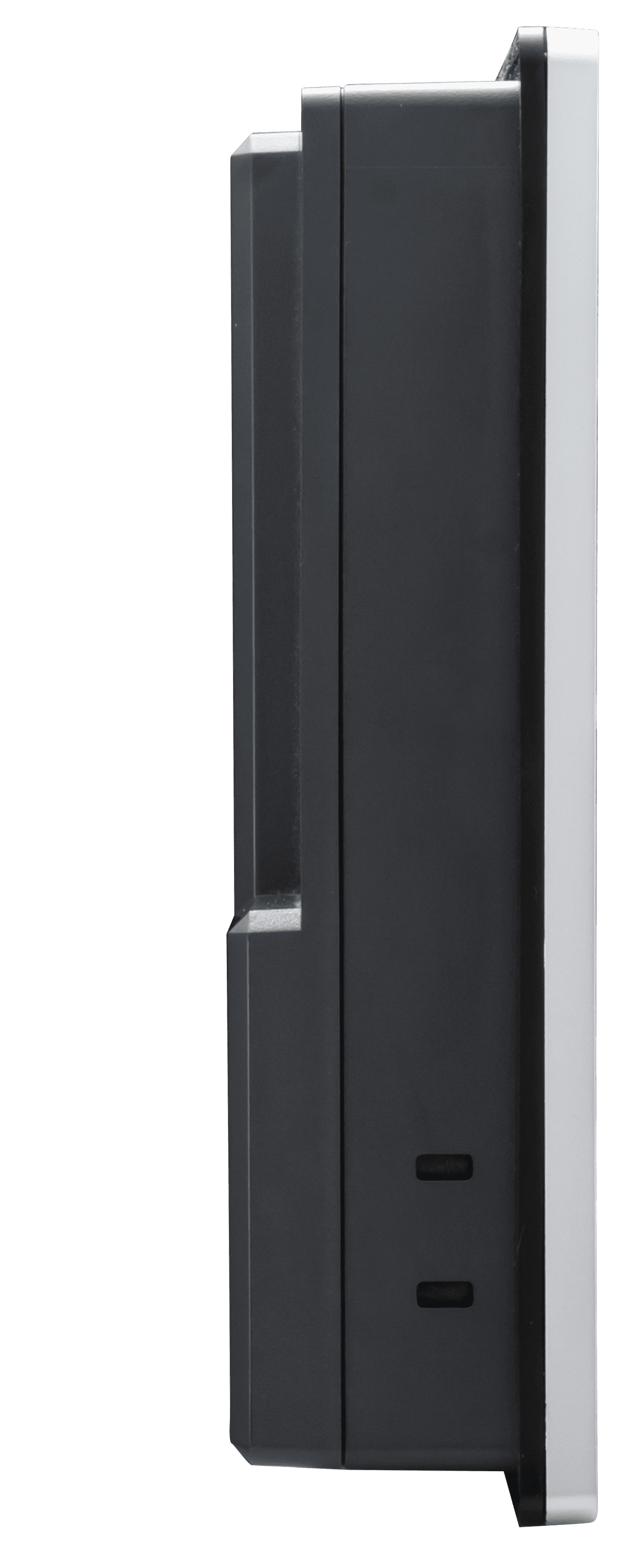

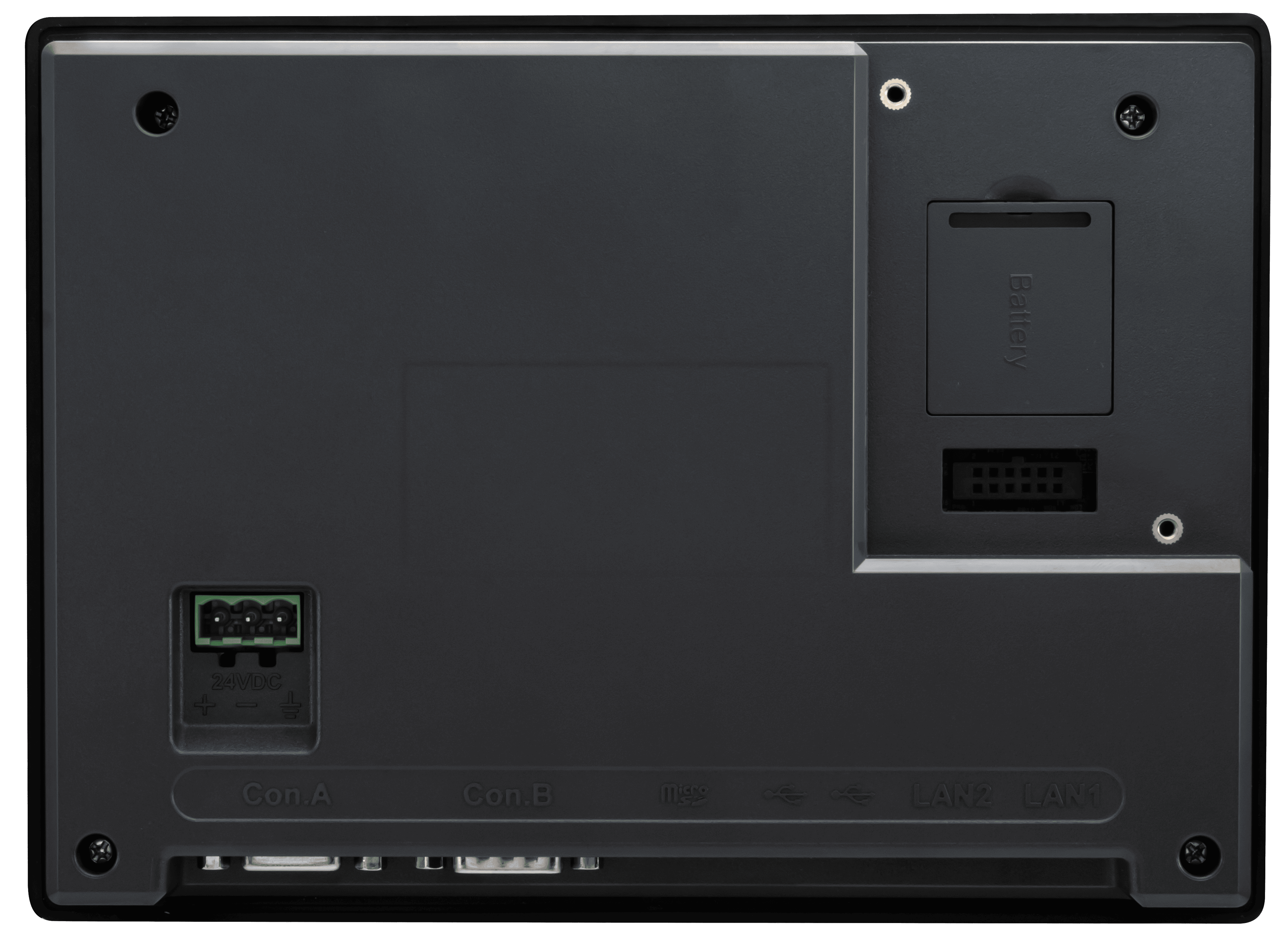

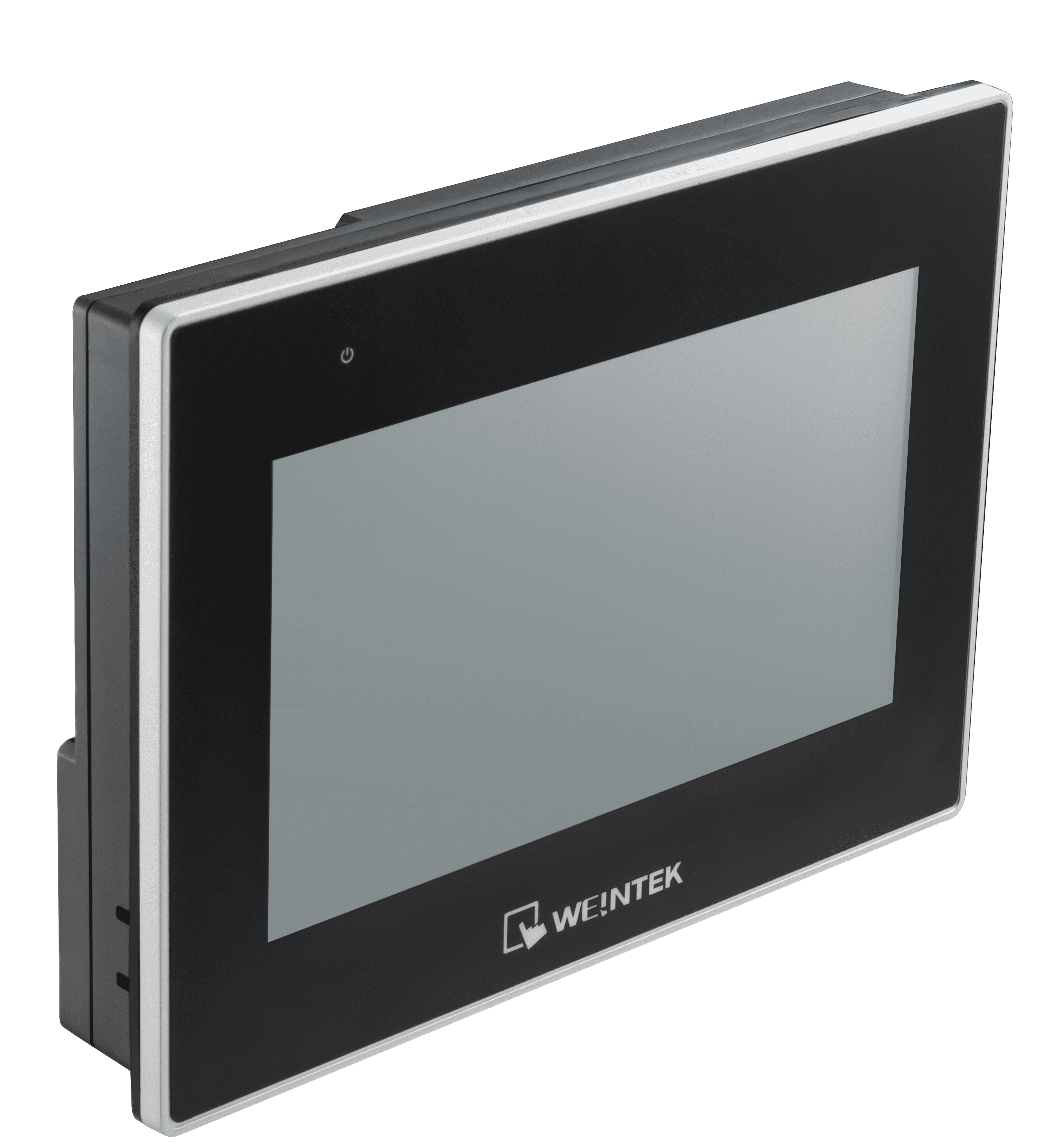

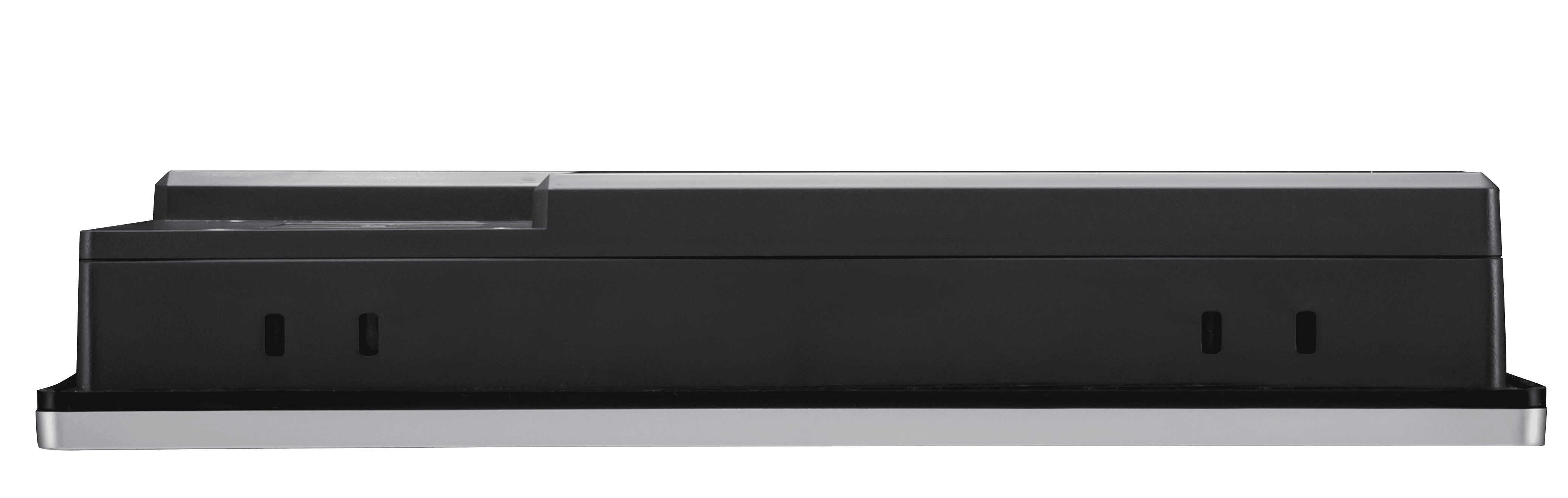

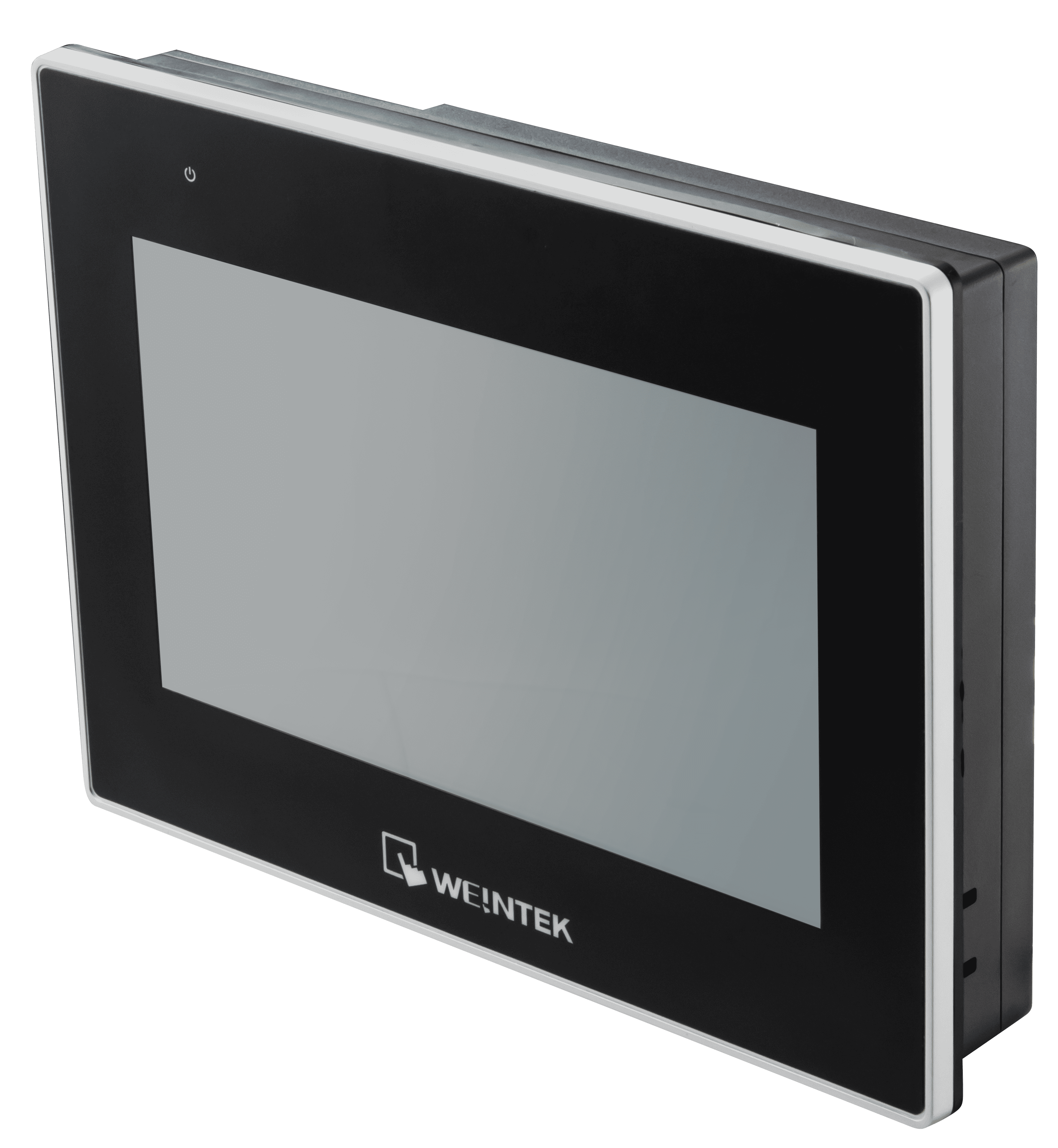

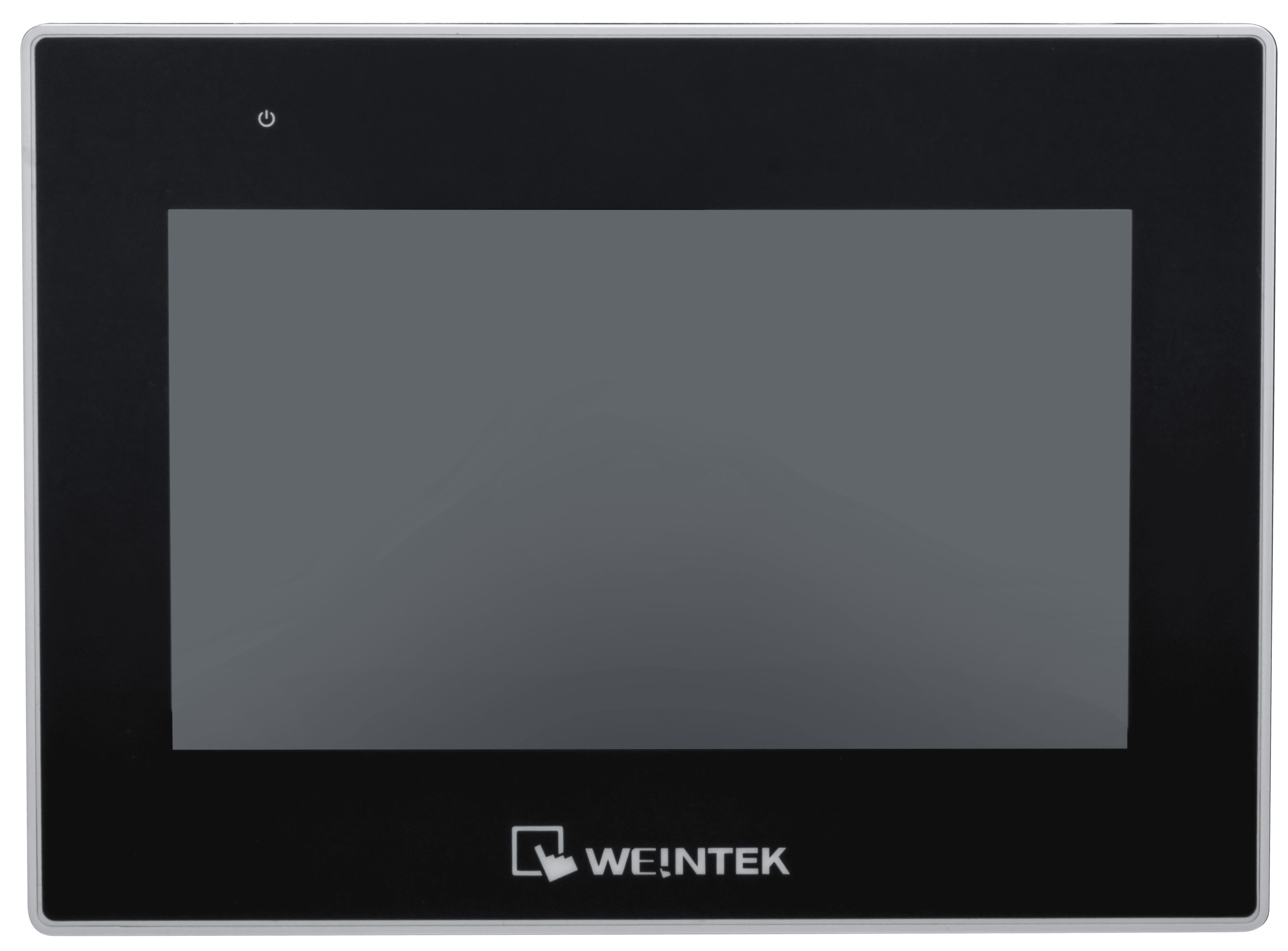

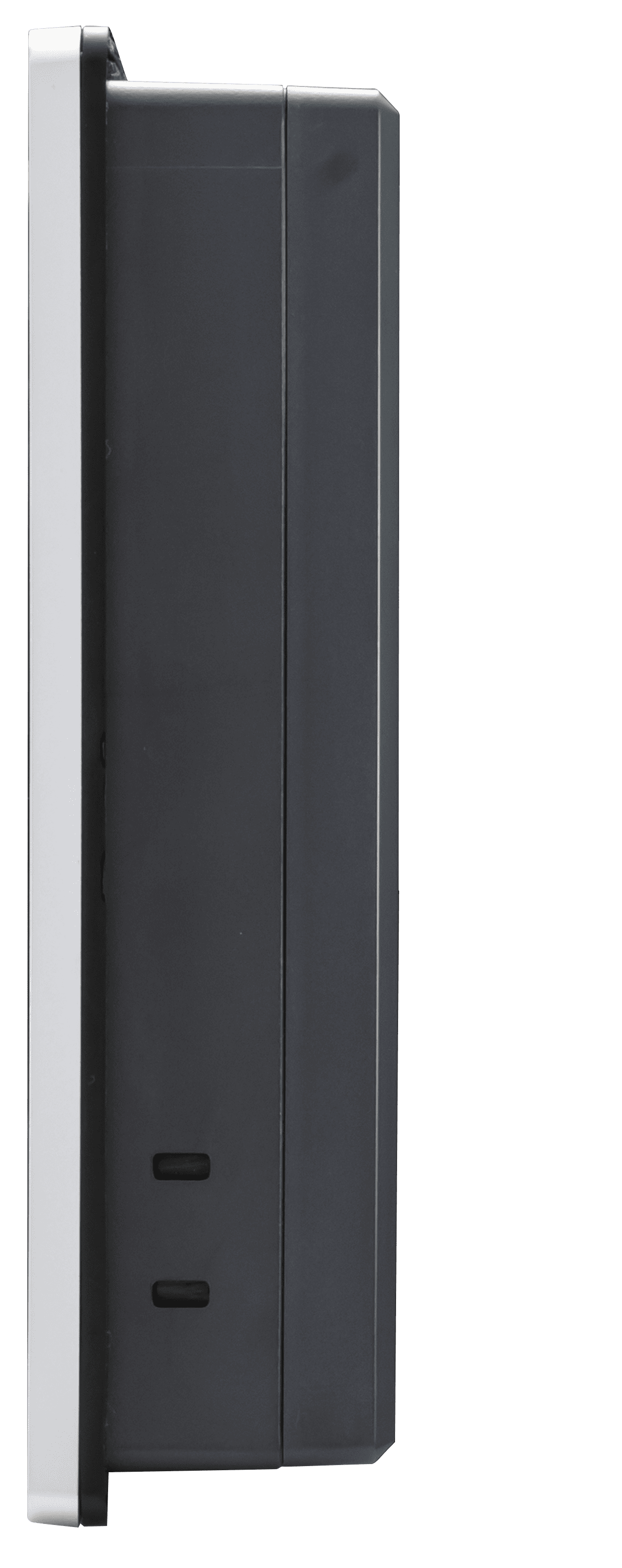

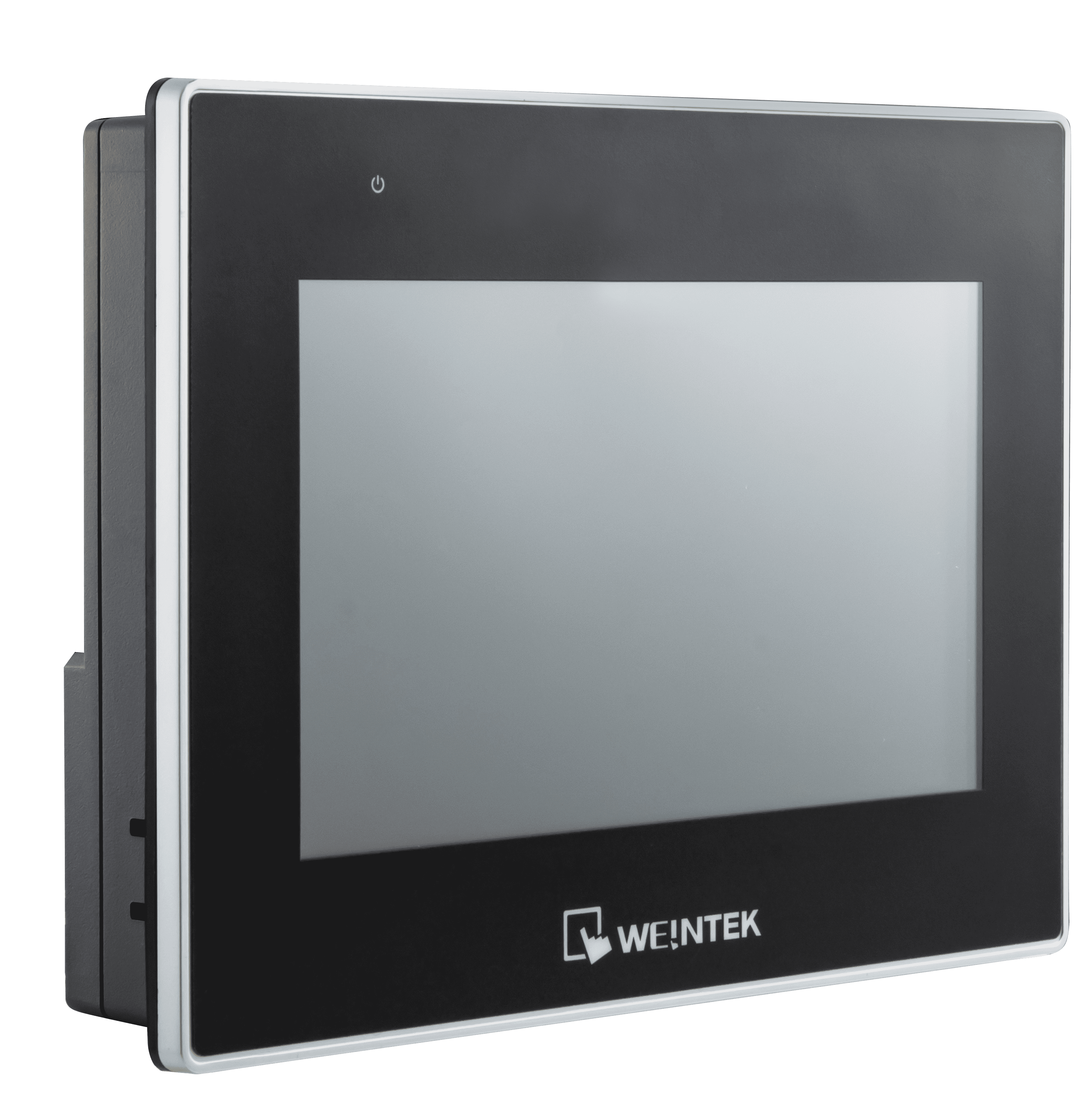

Панель оператора cMT3072XH3
Артикул 6173752
Панель оператора системы Cloud HMI, дисплей WVA LCD 7" (1024x600), 3 COM-порта, 2 Ethernet-порта, 2 USB-порта, опциональный модуль расширения Wi-Fi M02 (не входит в комплект поставки)
Все характеристики
- Дисплей
- Диагональ экрана7"
- Тип матрицыWVA
- Контрастность800:1
- Яркость экрана550 кд/кв.м
- Угол обзора85/85/85/85
- Разрешение экрана1024 x 600
- Тип сенсораРезистивный, 4-проводной
- Продолжительность работы лампы подсветки, час> 30 000
- Точность интерпретации нажатий±2% по горизонтали/вертикали
- Цветность16.7 M
- Тип подсветкиLED
- Диагональ экрана

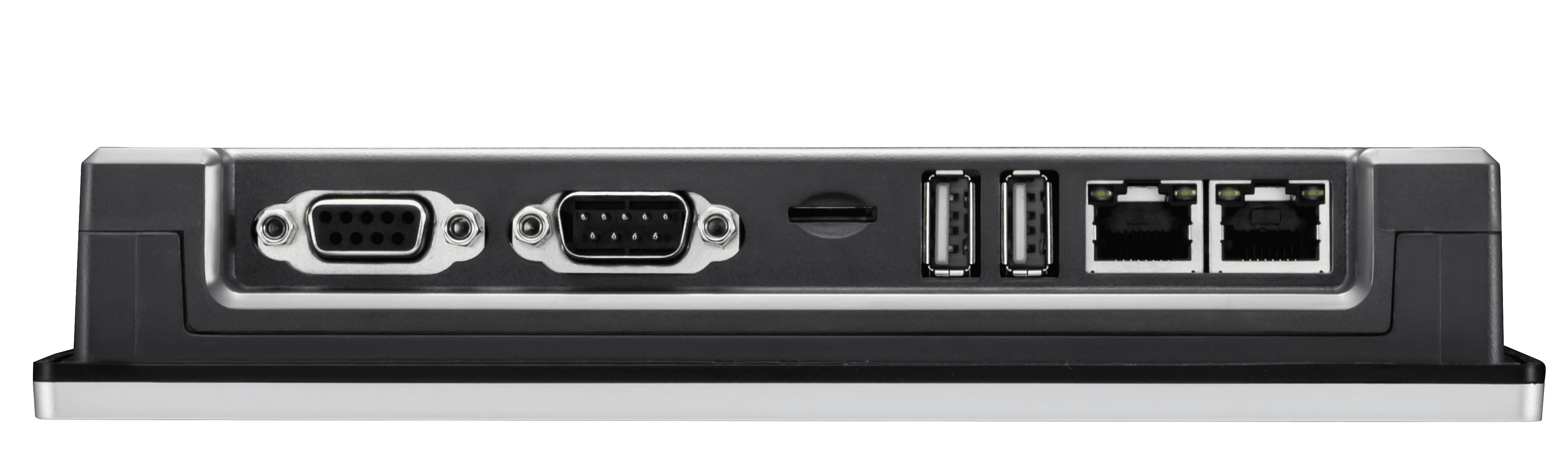

- Интерфейсы
- USB2 x USB 2.0 Host
- АудиовыходЗуммер
- Последовательные портыCOM2: RS-485COM1: RS-232COM3: RS-232/RS-485
- Ethernet2 x 10/100 BaseTx
- Слот для SD-картыMicro SD x 1
- Wi-FiОпциональный модуль M02
- Шина CANОтсутствует
- Поддержка MPICOM2/COM3 RS-485 2W поддерживает MPI 187.5K
- Гальваническая развязка RS-485Отсутствует
- USB
- Требования к электропитанию
- Рабочее напряжение24 ± 20% В пост.
- Потребление тока700 мА
- Разъем электропитанияКлемма
- Развязка цепи питанияЕсть
- Напряжение изоляции500 В пер. (1 мин.)
- Сопротивление изоляцииНе менее 50 МОм @ 500 В (пост.)
- Рабочее напряжение
- Условия эксплуатации
- Рабочая температура, °C0 ~ +55
- Температура хранения, °C-20 ~ +60
- Рабочая влажность, %10 ~ 90, без образования конденсата
- Рабочая высота над уровнем морядо 3000 м
- Рабочая температура, °C
- Защита
- Защита лицевой панелиUL Type 4X (внутри помещения) / NEMA4 / IP66
- Защита от вибраций10 ~ 25 Гц (X, Y, Z, 2G 30 минут)
- Защита лицевой панели
- Системные характеристики
- Операционная системаПроприетарная Linux-based OS
- Процессор4-ядерный RISC
- Объем встроенного флеш-накопителя4 ГБ
- Объем оперативной памяти1 ГБ
- Часы реального времениЕсть
- Операционная система
- Программное обеспечение
- Среда разработки визуализацииEasyBuilder Pro
- Удаленный доступFTP клиент/серверVNC клиент/серверWebView серверcMT Viewer серверWEB-браузер ПЛКEasyAccess 2.0 (опционально)Dashboard (опционально)
- Поддержка CODESYSДа (опционально)
- Поддержка EasyAccess 2.0Да (опционально)
- Поддержка DashboardДа (опционально)
- Среда разработки визуализации
- Конструктивные свойства
- Материал корпусаПластик
- Размер монтажного отверстия, мм192 x 138
- Материал корпуса
- Размеры и вес
- Габаритные размеры, мм200.3 x 146.3 x 36.0
- Вес нетто, кг0.6
- Габаритные размеры, мм
- Монтаж
- МонтажПанельный
- Монтаж
- Наличие международных сертификатов
- СертификатыCE, UL, RoHS
- Сертификаты
- Гарантийный срок
- Гарантийный срок1 год
- Гарантийный срок
- Комплект поставки
- Комплект поставкиРазъем питанияИнструкция по установкеМонтажный комплектУстройство
- Комплект поставки
